МИРТЕК-135-РУ-SPHV1-RGC2
Высоковольтные приборы учёта электрической энергии трёхфазные многофункциональные «МИРТЕК-135-РУ»
ВПУ являются приборами учёта непосредственного включения и заменяют собой пункты коммерческого учёта (ПКУ).
Применяются в трёхфазных трёхпроводных сетях переменного тока промышленной частоты напряжением 6(10) кВ с изолированной нейтралью. Устройство имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации через радиоинтерфейс 433 МГц и GSM/GPRS.
ВПУ предназначены для установки на воздушных линиях (ВЛ), выполненных проводами марок АС (алюминиево-стальной провод без изоляции) или СИП (самонесущий изолированный провод) около промежуточных или концевых опор.

Ключевые особенности
Основные гальванически развязанные интерфейсы:
- RF1 радио канал на частоте 433МГц
- GSM/GPRS
- Оптоволоконный интерфейс (служебный канал)
- ГЛОНАСС/GPS (синхронизация времени).

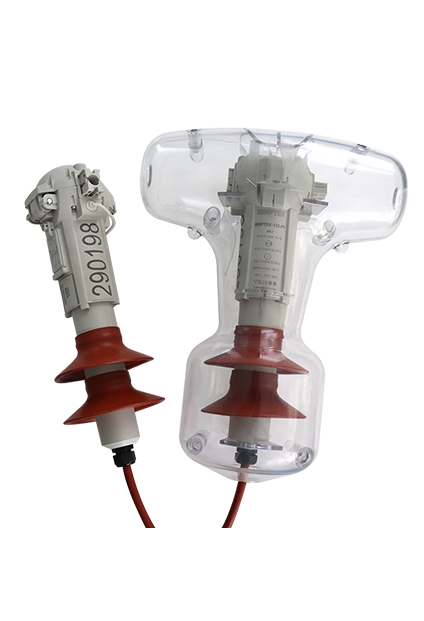

Конструктивно ВПУ состоят из трёх блоков, два из которых - измерительные, один соединительный.
Блоки измерительные (далее БИ) подключаются по схеме Арона.
Для измерения тока применены электронные датчики тока на основе катушки Роговского, взамен трансформаторов тока с металлическим сердечником, применяемых в ПКУ.
Для измерения напряжения используется резистивный делитель, взамен электромагнитных трансформаторов напряжения.
Измеряют: два фазных тока Ia (I1) , Ic (I2), два линейных напряжения Uab (U1-2), Ubc (U2-3) и углы между ними.
На основании полученных измерений ведется расчёт активной, реактивной и полной энергии, а также третьего фазного тока Ib (I2) и линейного напряжения Uca (U3-1).
Заказ продукции
Виды












0,5S
1
Номинальное напряжение
6 кВ или 10 кВ
Диапазон напряжений питания
от 0,75·Uном до 1,2·Uном
Частота измерительной сети
(50±7,5) Гц
Номинальный ток
5А, 10А, 20А
Максимальный ток
100А, 200А, 300А
Стартовый ток при измерении активной энергии
5мА, 10 мА, 20 мА
10мА, 20 мА, 40 мА
от 4 до 500 имп/(кВт∙ч)
от 4 до 500 имп/(квар∙ч)
70 В·А (8,5 Вт)
Диапазон рабочих температур
от -45 до +70 °С
Межповерочный интервал
10 лет
Срок службы счётчика, не менее
30 лет
Средняя наработка на отказ, не менее
220 000 ч
Тип прибора учёта
Тип корпуса
SPHV1 – для установки на высоковольтную линию с горизонтальным расположением проводов, модификация 1
Класс точности
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
Номинальное напряжение
6K – 6000 В
10K – 10000 В
Номинальный ток
5 – 5 А
10 – 10 А
20 – 20 А
Максимальный ток
100А – 100 А
200А – 200 А
300А – 300 А
Тип и количество измерительных элементов
RGC2 – катушка Роговского, 2 элемента
RGC3 – катушка Роговского, 3 элемента
Основной интерфейс
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
Дополнительные интерфейсы
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
RFWF – радиоинтерфейс WiFi
RFLT – радиоинтерфейс LTE
(Нет символа) – интерфейс отсутствует
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P1 – протокол DLMS/COSEM/СПОДЭС
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
P3 – протоколы «МИРТЕК», DLMS/COSEM/СПОДЭС и ГОСТ Р МЭК 60870-5-104-2004
Дополнительные функции
H – датчик магнитного поля
M – измерение параметров качества электрической энергии
O – оптопорт
Vn – электронная пломба, где n может принимать значения:
1 – электронная пломба на модуле высокого напряжения
2 – электронная пломба на открытие верхней поворотной полусферы
3 – электронная пломба на модуле высокого напряжения и на открытие верхней поворотной полусферы
4 – электронная пломба на модуле высокого напряжения, на открытие верхней поворотной полусферы и отсеке для установки SIM-карт
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учёта электрической энергии
(Нет символа) – измерение электрической энергии в одном направлении (по модулю)
D – измерение электрической энергии в двух направлениях
100 А, 10 кВ |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2- RF433/1-G/5-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-5-100A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
100 А, 6 кВ |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2- RF433/1-G/5-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-5-100A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
200 А, 10 кВ |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2- RF433/1-G/5-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-10-200A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
200 А, 6 кВ |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-G/5- RF433/1-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-10-200A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
300 А, 6 кВ |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-G/5-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-6K-20-300A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
300 А, 10 кВ |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-G/1-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-G/5-RF2400/6-P2-HМV4-D |
МИРТЕК-135-РУ-SPHV1-A0.5R1-10K-20-300A-RGC2-RF433/1-RFLT-RF2400/6-P2-HМV4-D |
|
МИРТЕК-135-РУ-SPHV1-A0,5R1 по индивидуальному опросному листу |
Дополнительно возможна поставка комплекта по отдельному запросу: УЗПН-10(6)-Ш (на 3 фазы для штыревых изоляторов промежуточных или угловых промежуточных опор), УЗПН-10(6)-ПС (на 3 фазы для стеклянных изоляторов типа ПС промежуточных и анкерных опор), УЗПН-10(6)-ЛК (на 3 фазы для полимерных подвесных изоляторов типа ЛК анкерных опор), УЗПН-10(6)-ОЛ (на 3 фазы для изоляторов типа ШФ, ШС и ШПС) |
