МИРТЕК-232-РУ-SP31

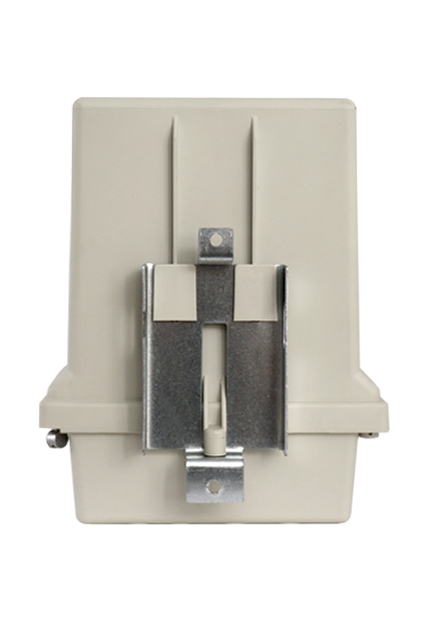

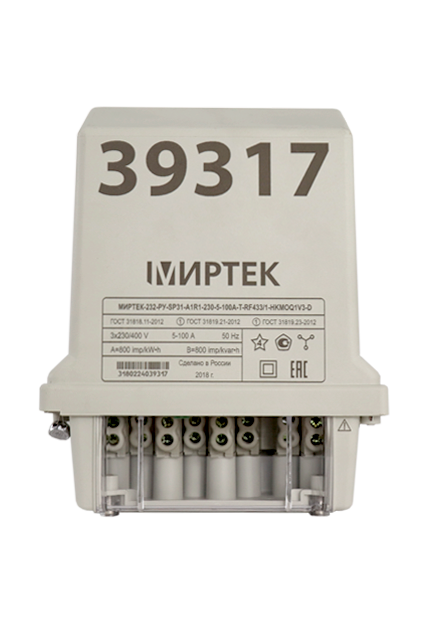

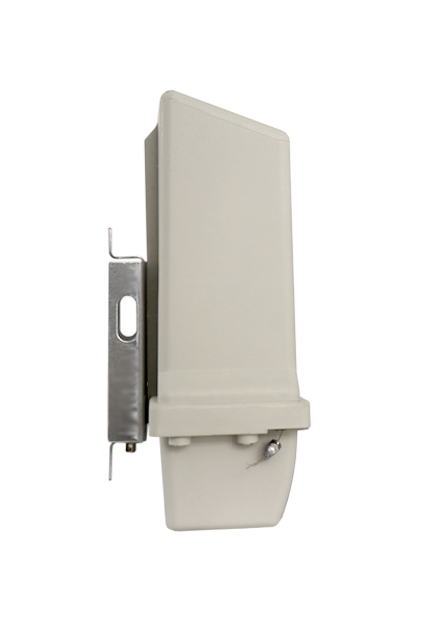

Интеллектуальный прибор учёта электроэнергии трёхфазный для установки на опору ЛЭП.
Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».
Ключевые особенности
Основные и дополнительные интерфейсы связи:
- Оптопорт
- Радиоинтерфейс 433 МГц или 2400 МГц
- GSM (стандарты GPRS/3G/4G/LTE)
- Комбинированный GSM/GPRS + NB-IoT
Счётчик соответствует:
- ГОСТ 31818.11-2012
- ГОСТ 31819.21-2012
- ГОСТ 31818.23-2012
- ГОСТ 32144-2013
- ГОСТ 30804.4.30-2013
- ГОСТ Р 58940-2020
Учёт электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.
Наличие двух SIM-карт с целью резервирования канала связи.
Расширенный диапазон измерения напряжения от 0,55 до 1,3 Uном (опционально)
Электронные пломбы на корпусе и крышке зажимов.

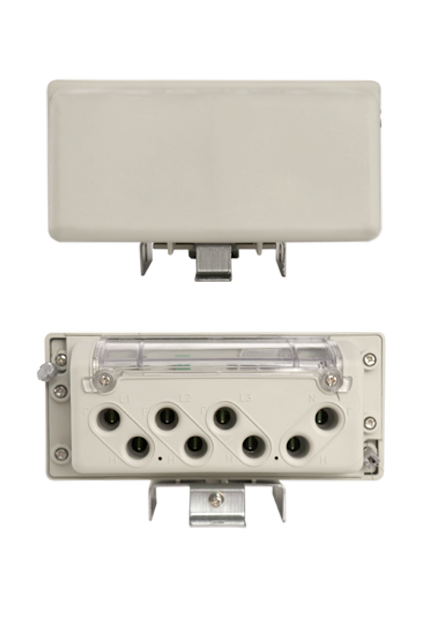

Прозрачная крышка зажимов.
Встроенное реле управления нагрузкой.
Аппаратная блокировка встроенного реле управления нагрузкой.

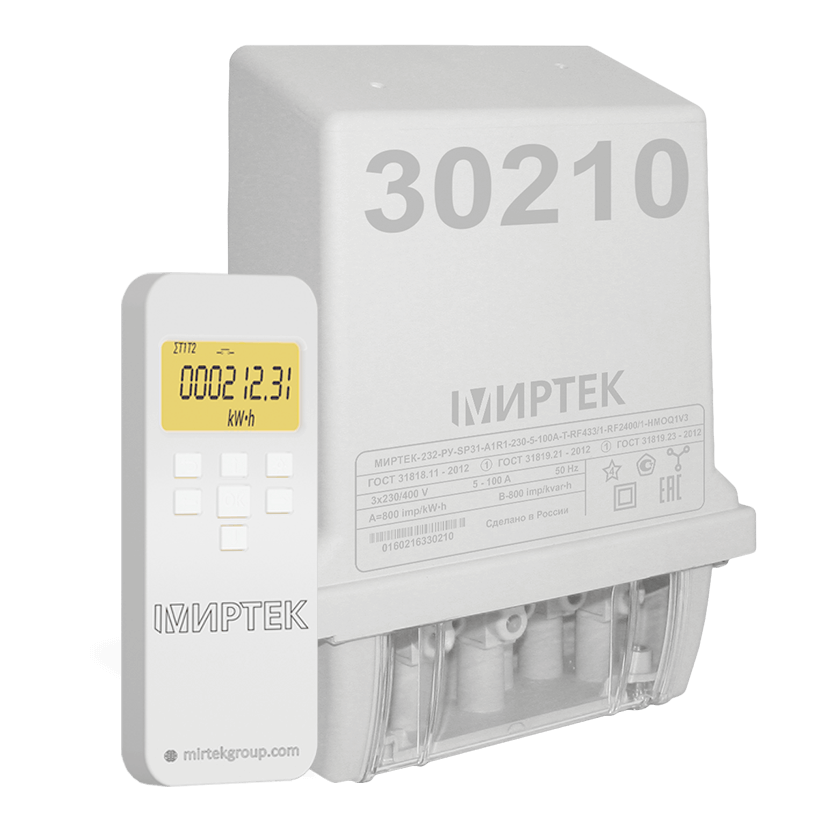

Информация выводится на модуль отображения информации МИРТ-830 (идёт в комплекте).
Возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев).
Настраиваемый профиль нагрузки: кроме 30-минутного возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
Поддерживаемые протоколы передачи данных: «МИРТЕК», СПОДЭС (ГОСТ Р 58940 2020).
Журналы событий соответствуют ГОСТ Р 58940-2020, количество записей в каждом журнале — 500.
Заказ продукции
Виды
Класс точности по активной/реактивной энергии
1/1
Номинальное напряжение
220 В или 230 В
Диапазон напряжений питания
от 0,75 Uном до 1,2 Uном
Частота измерительной сети
(50±7,5) Гц
Базовый ток
5 А
Максимальный ток
100 А
Стартовый ток
12,5 мА
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, не превышает
10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, не превышает
0,3 В·А
Диапазон рабочих температур
от -40 до +70 °С
Межповерочный интервал
16 лет
Срок службы счётчика, не менее
35 лет
Средняя наработка на отказ, не менее
350 000 ч
Тип счётчика
Тип корпуса
SP31 – для установки на опору ЛЭП, модификация 1
Класс точности по активной/реактивной энергии
A1R1 – класс точности 1/1
Номинальное напряжение
220 – 220 В
230 – 230 В
Базовый ток
5 – 5 А
Максимальный ток
100 – 100 А
Количество и тип измерительных элементов
T – трансформаторы тока
Первый интерфейс
RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтер-фейс 2400 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))
Второй интерфейс
RF868/n* – радиоинтерфейс 868 МГц
G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
Дополнительные функции
Н – датчик магнитного поля
K – реле управления нагрузкой
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
Vn – электронная пломба, где n может принимать значения:
- электронная пломба на корпусе
- электронная пломба на крышке зажимов
- электронные пломбы на корпусе и крышке зажимов
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учёта электроэнергии
(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
Серийные исполнения* |
---|
МИРТЕК-232-РУ-SP31-A1R1-230-5-100A-Т-RF433/1-P2-HKMOV3-D |
МИРТЕК-232-РУ-SP31-A1R1-230-5-100A-Т-RF433/1-RF2400/3-P2-HKMOV3-D |
МИРТЕК-232-РУ-SP31-A1R1-230-5-100А-T-RF433/1-G/1-P2-HKMOV3-D |
МИРТЕК-232-РУ-SP31-A1R1-230-5-100А-T-RF433/1-G/5-P2-HKMOV3-D |
*Прочие исполнения изготавливаются под заказ |
