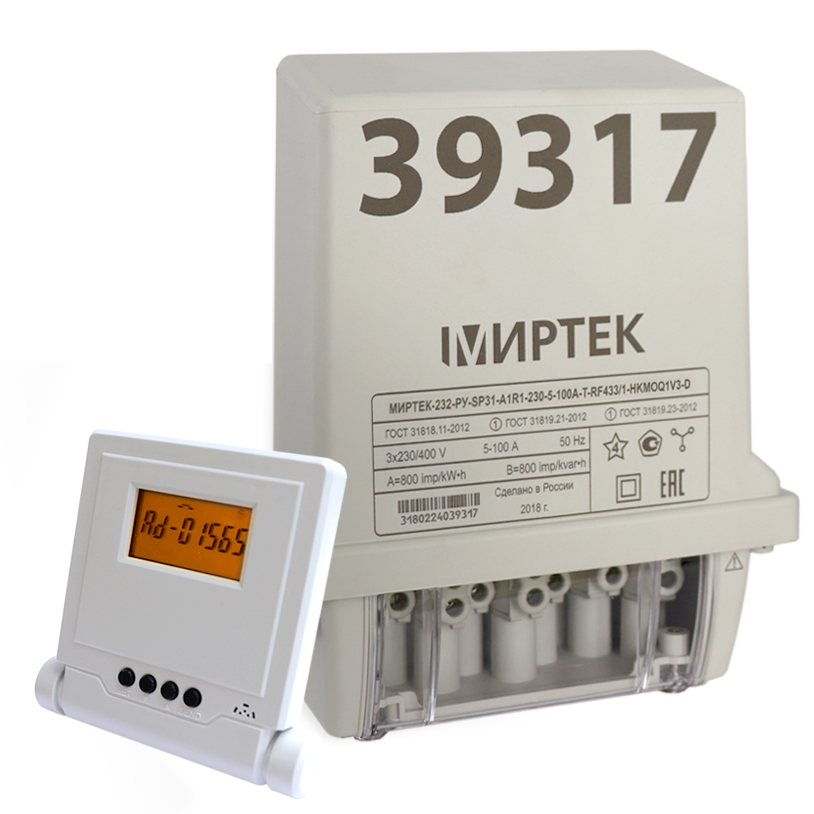

МИРТЕК-232-РУ-SP31

Устройство применяется в коттеджах и частных домах, подключенных к трехфазной сети. Имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации по каналам связи.

Установка происходит непосредственно на опоре ВЛ.

Main features

Views

Specifications
Symbols
Overall dimensions

Класс точности по ГОСТ 31819.21-2012

1

Класс точности по ГОСТ 31819.22-2012

1

Номинальное напряжение

220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый (номинальный) ток

5 А, или 10 А

Максимальная сила тока

100 А

Диапазон значений постоянной счётчика по активной электрической энергии

от 800 имп/(кВт·ч)

Диапазон значений постоянной счётчика по реактивной электрической энергии

от 800 имп/(квар·ч)

Стартовый ток

• 12,5 мА для счётчиков непосредственного включения с базовым током 5А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 25 мА для счётчиков непосредственного включения с базовым током 10А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Межповерочный интервал

16 лет

Срок службы счётчика, не менее

30 лет

Средняя наработка на отказ, не менее

220000 ч

МИРТЕК-232-РУ SP31 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

Тип счётчика

Тип корпуса

SP31 – для установки на опору ЛЭП, модификация 1

Класс точности

A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012

Номинальное напряжение

220 – 220 В
230 – 230 В

Базовый ток

5 – 5 А
10 – 10 А

Максимальный ток

100 – 100 А

Количество и тип измерительных элементов

T – трансформаторы тока

Первый интерфейс

RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтер-фейс 2400 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))

Второй интерфейс

RF868/n* – радиоинтерфейс 868 МГц
G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))

Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

Дополнительные функции

Н – датчик магнитного поля
K – реле управления нагрузкой в цепи тока
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
Vn – электронная пломба, где n может принимать значения:

  1.  электронная пломба на корпсе
  2. электронная пломба на крышке зажимов
  3. электронные пломбы на корпусе и крышке зажимов

(Нет символа) – дополнительные функции отсутствуют

Количество направлений учёта электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
