МИРТЕК-135-РУ С КОМПЛЕКТОМ ШИН
Высоковольтные приборы учёта электрической энергии трёхфазные многофункциональные «МИРТЕК-135-РУ с комплектом шин» для установки на шины распределительных устройств.
ВПУ являются приборами учёта непосредственного включения и заменяют собой пункты коммерческого учёта (ПКУ).
Применяются в трёхфазных трёхпроводных сетях переменного тока промышленной частоты напряжением 6 (10) кВ с изолированной нейтралью. Устройство имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации через радиоинтерфейс 433 МГц и GSM/GPRS.

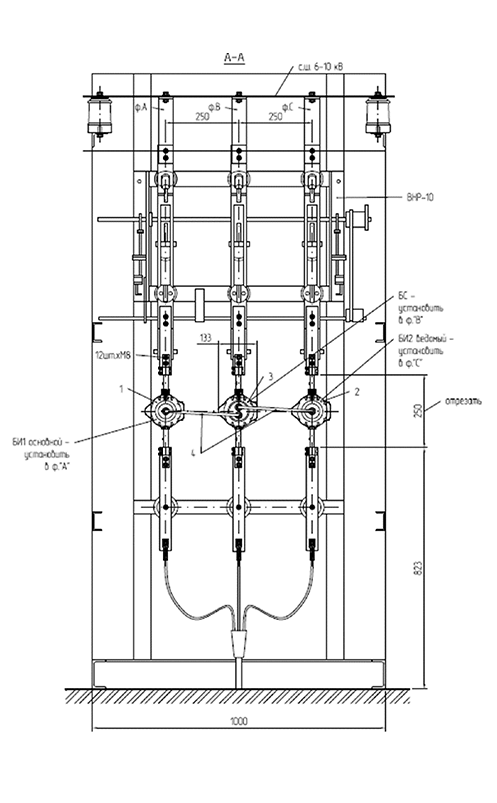

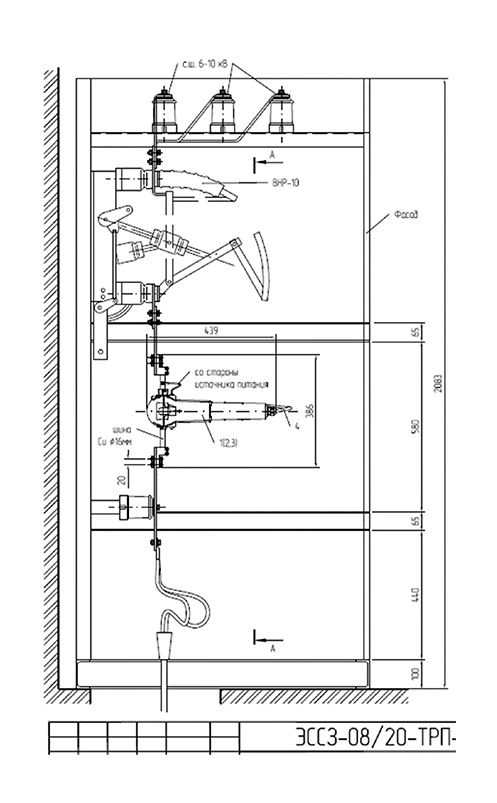

ВПУ предназначен для установки на шины в распределительных устройствах. Установка прибора производится в разрыв шин.

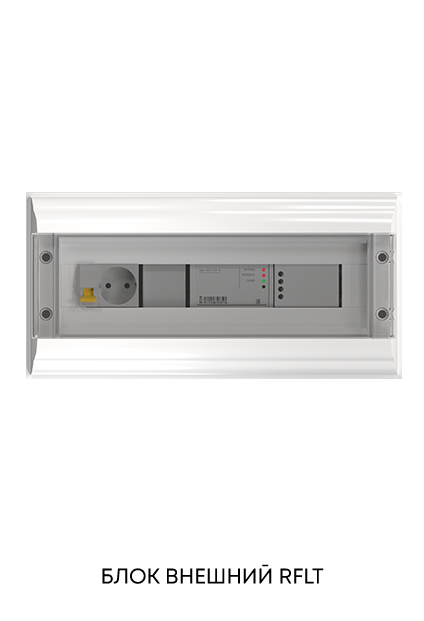

В комплект поставки входит дисплей отображения информации МИРТ-830 исп.2.
Ключевые особенности
Нет необходимости установки КСО с трансформаторами напряжений (3хЗНОЛ).
Экономия места в распределительном устройстве подстанции позволяет снизить требуемые габариты помещения, или же высвободившееся место можно использовать для установки еще одной отходящей линии.
Основные гальванически развязанные интерфейсы:
- RF1 радио канал на частоте 433МГц
- GSM/GPRS
- Оптоволоконный интерфейс (служебный канал)

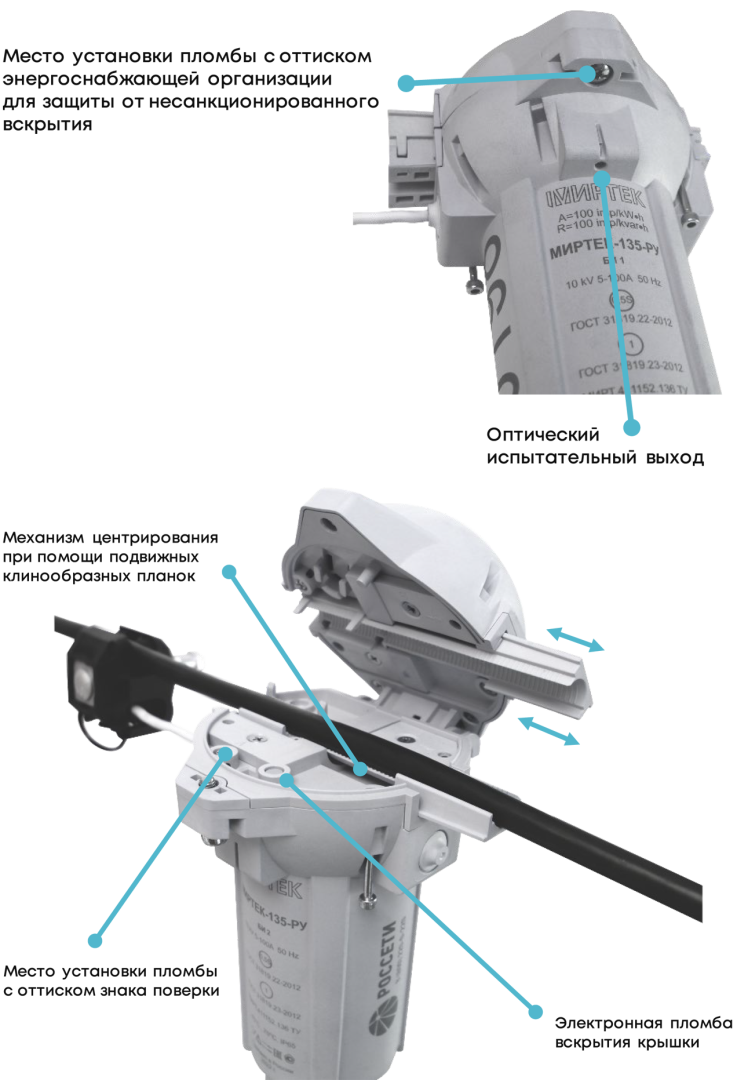

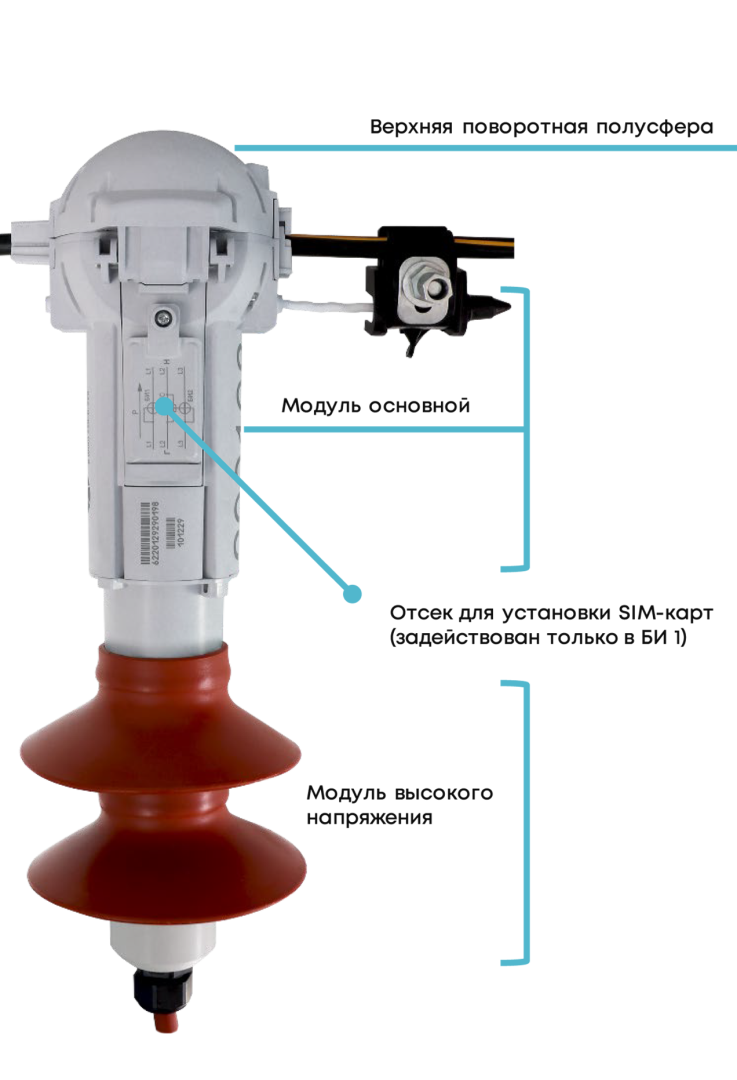

Конструктивно ВПУ состоят из трёх блоков, два из которых - измерительные, один соединительный.
Блоки измерительные (далее БИ) подключаются по схеме Арона.
Для измерения тока применены электронные датчики тока на основе катушки Роговского, взамен трансформаторов тока с металлическим сердечником, применяемых в ПКУ.
Для измерения напряжения используется резистивный делитель, взамен электромагнитных трансформаторов напряжения.
Измеряют: два фазных тока Ia (I1) , Ic (I2), два линейных напряжения Uab (U1-2), Ubc (U2-3) и углы между ними.
На основании полученных измерений ведется расчёт активной, реактивной и полной энергии, а также третьего фазного тока Ib (I2) и линейного напряжения Uca (U3-1).
Заказ продукции
Виды
0,5S
1
Номинальное напряжение
6 кВ или 10 кВ
Диапазон напряжений питания
от 0,75·Uном до 1,2·Uном
Частота измерительной сети
(50±7,5) Гц
Номинальный ток
5А, 10А, 20А
Максимальный ток
100А, 200А, 300А
Стартовый ток при измерении активной энергии
5мА, 10 мА, 20 мА
10мА, 20 мА, 40 мА
от 4 до 500 имп/(кВт∙ч)
от 4 до 500 имп/(квар∙ч)
70 В·А (8,5 Вт)
Диапазон рабочих температур
от -45 до +70 °С
Межповерочный интервал
10 лет
Срок службы счётчика, не менее
30 лет
Средняя наработка на отказ, не менее
220 000 ч
Максимальная дальность действия интерфейса RF433, м
не менее 100
Время сохранения данных в энергонезависимой памяти, лет
не менее 40
Глубина хранения значений электрической энергии на начало месяца, не менее
36 месяцев
Глубина хранения значений электрической энергии на начало суток, не менее
128 суток
Глубина хранения значений электрической энергии на начало интервала 30 минут, не менее
128 суток
Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, не менее
128 суток
Интервал усреднения мощности для фиксации профиля нагрузки
*по требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут.
30 минут*
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее
128 суток
Количество записей в журнале событий, не менее
1000
Характеристики поставляемых шин
Тип материала токоведущих шин
Медь
Профиль токоведущих шин
Круг
Диаметр токоведущих шин, мм
16
Материал контактных фланцев
Латунь
Тип прибора учёта
Тип корпуса
SPHV1 – для установки на высоковольтную линию с горизонтальным расположением проводов, модификация 1
Класс точности
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
Номинальное напряжение
6K – 6000 В
10K – 10000 В
Номинальный ток
5 – 5 А
10 – 10 А
20 – 20 А
Максимальный ток
100А – 100 А
200А – 200 А
300А – 300 А
Тип и количество измерительных элементов
RGC2 – катушка Роговского, 2 элемента
RGC3 – катушка Роговского, 3 элемента
Основной интерфейс
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
Дополнительные интерфейсы
RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
RFWF – радиоинтерфейс WiFi
RFLT – радиоинтерфейс LTE
(Нет символа) – интерфейс отсутствует
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P1 – протокол DLMS/COSEM/СПОДЭС
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
P3 – протоколы «МИРТЕК», DLMS/COSEM/СПОДЭС и ГОСТ Р МЭК 60870-5-104-2004
Дополнительные функции
H – датчик магнитного поля
M – измерение параметров качества электрической энергии
O – оптопорт
Vn – электронная пломба, где n может принимать значения:
1 – электронная пломба на модуле высокого напряжения
2 – электронная пломба на открытие верхней поворотной полусферы
3 – электронная пломба на модуле высокого напряжения и на открытие верхней поворотной полусферы
4 – электронная пломба на модуле высокого напряжения, на открытие верхней поворотной полусферы и отсеке для установки SIM-карт
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учёта электрической энергии
(Нет символа) – измерение электрической энергии в одном направлении (по модулю)
D – измерение электрической энергии в двух направлениях
Скачать полный перечень возможных исполнений
