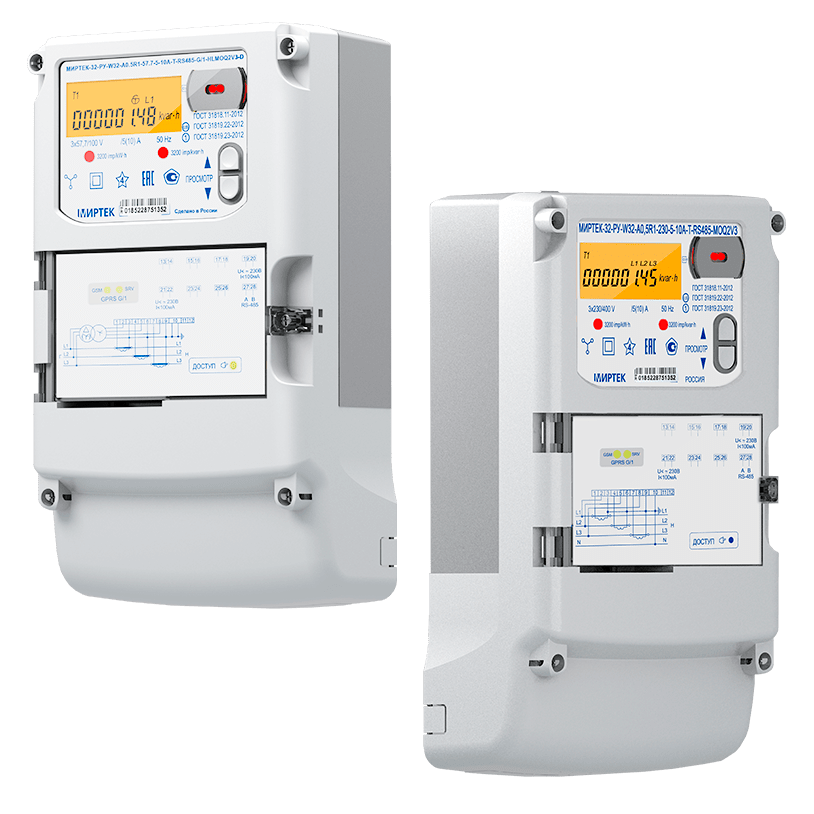

МИРТЕК-32-РУ-W32

Счётчик электроэнергии трёхфазный многофункциональный.
Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».

Прибор рекомендован для установки в местах произведения расчётов. Измеряет активную и реактивную электрическую энергию суммарно и по каждой фазе отдельно. Позволяет организовать многотарифный учёт с передачей накопленной информации по беспроводным и проводным каналам связи.

Ключевые особенности

Основные и дополнительные интерфейсы (наличие зависит от исполнения):

  • радиоинтерфейс GSM/GPRS с передачей данных стандартов GPRS, 3G, 4G/LTE (работа с двумя SIM-картами, возможность подключения внешней антенны)
  • проводной интерфейс RS-485
  • проводной интерфейс Ethernet
  • электронные пломбы на корпусе и крышке зажимов;
  • поддерживаемые протоколы передачи данных по всем интерфейсам: «МИРТЕК», СПОДЭС (СТО 34.01–5.1 006 2019) и ГОСТ Р 58940–2020;
  • счётчики с интерфейсом связи RS-485 дополнительно поддерживают протокол обмена ГОСТ Р МЭК 60870-5-101-2006 (опционально);
  • счётчики с интерфейсом связи Ethernet или GSM/GPRS дополнительно поддерживают протокол обмена ГОСТ Р МЭК 60870-5-104-2006 (опционально);
  • возможность хранить показания на начало суток (за 128 суток), на начало месяца за 36 месяцев, а также 30-минутный профиль нагрузки (по умолчанию) за 128 суток;
  • встроенный ионисторный резервный источник питания (опционально);
  • наличие четырёх дискретных входов и четырёх дискретных выхода (опционально);
  • встроенное трёхфазное реле управления нагрузкой, предназначенное для коммутации фазных цепей тока счётчика (зависит от исполнения);
  • наличие датчика, фиксирующего воздействие постоянных и переменных магнитных полей.
  • журналы событий соответствуют ГОСТ Р 58940-2020, количество записей в каждом журнале: по 500 событий.

Заказ продукции

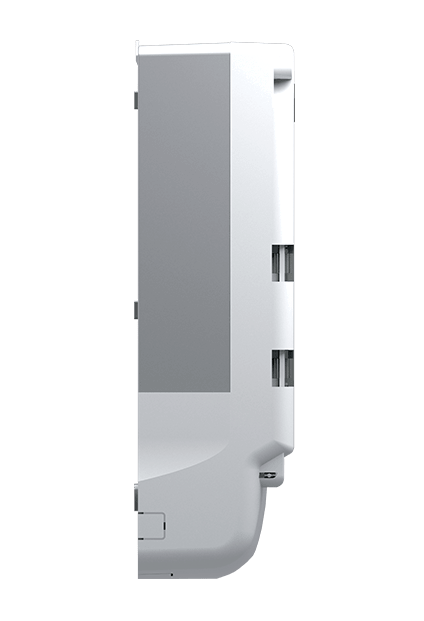

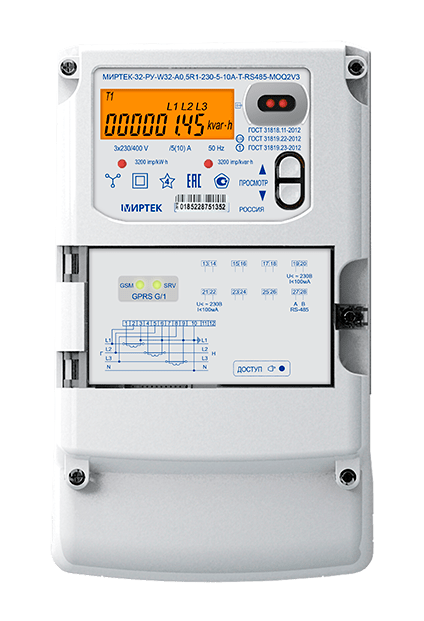

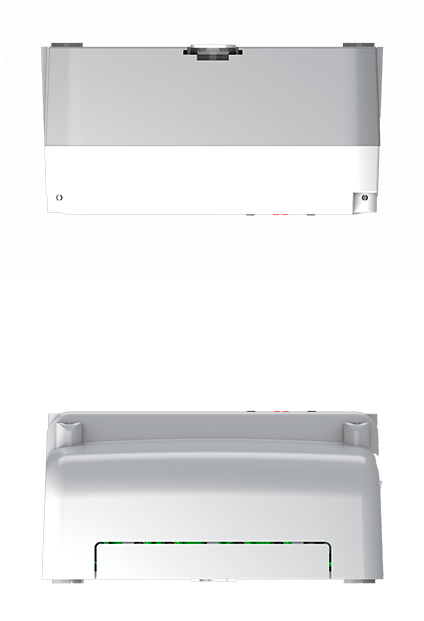

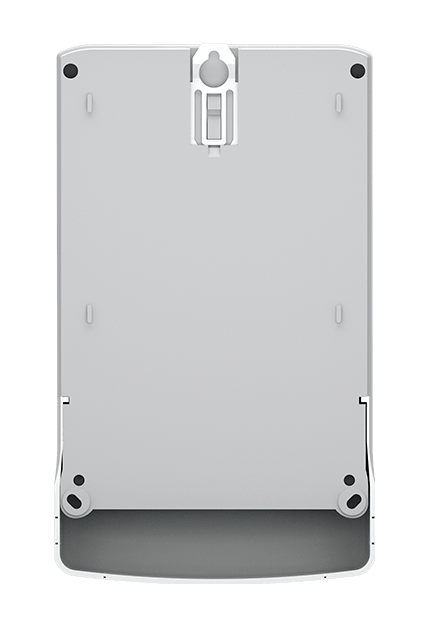

Виды

Документация
Характеристики
Условные обозначения
Исполнения
Габаритные размеры

Класс точности по ГОСТ 31819.21-2012

1

Класс точности по ГОСТ 31819.22-2012

0.2S или 0.5S

Класс точности по ГОСТ 31819.23-2012

1

Номинальное напряжение

57,7 В, 220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый (номинальный) ток

1 А, 5 А или 10 А

Максимальная сила тока

10 А, 100 А

Диапазон значений постоянной счётчика по активной электрической энергии

от 800 до 10000 имп/(кВт·ч)

Диапазон значений постоянной счётчика по реактивной электрической энергии

от 800 до 10000 имп/(квар·ч)

Стартовый ток

• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

• 25 мА для счётчиков непосредственного включения с базовым током 10 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

• 10 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

• 5 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012

• 1 мА для счётчиков трансформаторного включения с базовым током 1 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Межповерочный интервал

16 лет

Срок службы счётчика, не менее

30 лет

Средняя наработка на отказ, не менее

200 000 ч

МИРТЕК-32-РУ W32 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

Тип счётчика

Тип корпуса

W32 – для установки на щиток, модификация 2

Класс точности

A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.2R1 – класс точности 0,2S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012

Номинальное напряжение

57,7 – 57,7 В
220 – 220 В
230 – 230 В

Базовый ток

1 – 1 А
5 – 5 А
10 – 10 А

Максимальный ток

10 – 10 А
100 – 100 А

Количество и тип измерительных элементов

T – трансформаторы тока

Первый интерфейс

CAN – интерфейс CAN
RS485 – интерфейс RS-485
RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))

Второй интерфейс

CAN – интерфейс CAN
RS485 – интерфейс RS-485
RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
E – интерфейс Ethernet
RFWF – радиоинтерфейс WiFi
RFLT – радиоинтерфейс LTE
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))

Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

Дополнительные функции

Н – датчик магнитного поля
In – дискретный вход, где n – количество входов (от 1 до 4)
K – реле управления нагрузкой в цепи тока
L – подсветка индикатора
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
Vn – электронная пломба, гд е n может принимать значения:
  1. электронная пломба на корпусе
  2. электронная пломба на крышке зажимов
  3. электронные пломбы на корпусе  и крышке зажимов
Z – резервный источник питания
(Нет символа) – дополнительные функции отсутствуют

Количество направлений учёта электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
Приборы непосредственного включения
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-T-RS485-HLMОQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-T-RS485-RS485-HLMОQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-T-RS485-RF433/1-HLMОQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-T-RS485-RF433/1-RF2400/3-HLMOQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-Т-RS485-G/1-HLMОQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-T-RS485-G/2-HLMOQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-Т-RS485-G/3-HLMОQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-T-RS485-G/5-HLMOQ2V3
МИРТЕК-32-РУ-W32-A1R1-230-5-100A-T-RS485-E/2-HLMOQ2V3
Приборы трансформаторного включения (полукосвенные)
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-T-RS485-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-T-RS485-RS485-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-T-RS485-RF433/1-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-T-RS485-RF433/1-RF2400/3-HLMOQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-Т-RS485-G/1-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-Т-RS485-G/2-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-Т-RS485-G/3-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-Т-RS485-G/5-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-230-5-10A-T-RS485-E/2-HLMOQ2V3
Приборы трансформаторного включения (косвенные)
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-T-RS485-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-T-RS485-RS485-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-T-RS485-RF433/1-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-T-RS485-RF433/1-RF2400/3-HLMOQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-Т-RS485-G/1-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-Т-RS485-G/2-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-Т-RS485-G/3-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-Т-RS485-G/5-HLMОQ2V3
МИРТЕК-32-РУ-W32-A0.5R1-57,7-5-10A-Т-RS485-E/2-HLMОQ2V3
