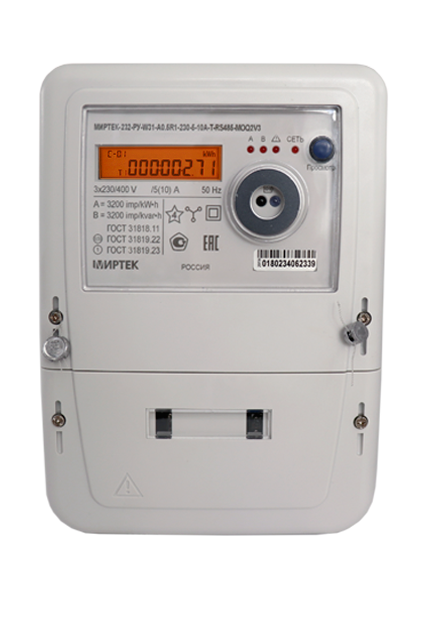

МИРТЕК-232-РУ-W31
Счётчик электроэнергии трёхфазный многофункциональный.
Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».
Прибор рекомендован для установки в коттеджах и квартирах, на промышленных, торговых и сельскохозяйственных производствах, на энергетических предприятиях. Измеряет активную энергию прямого и обратного направления, реактивную энергию прямого и обратного направления.
Позволяет организовать точный учёт электроэнергии с передачей накопленной информации по беспроводным и проводным каналам связи.

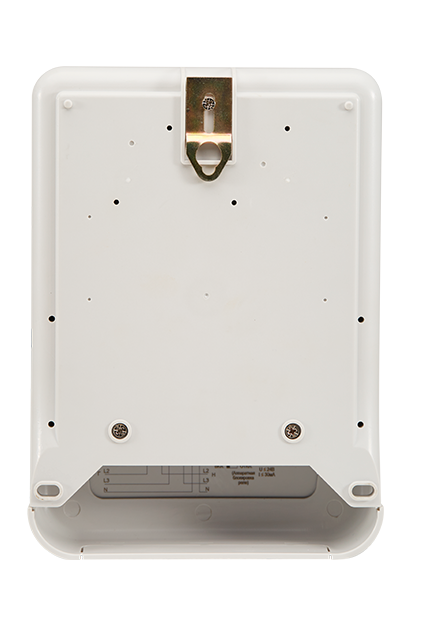

Тип установки: на щиток.
Ключевые особенности
Основные и дополнительные интерфейсы (наличие зависит от исполнения):
- оптопорт по ГОСТ IEC 61107-2011
- проводной интерфейс RS-485
- радиоинтерфейс 433 МГц
- радиоинтерфейс 2400 МГц
- электронные пломбы на корпусе и крышке зажимов;
- прозрачная крышка зажимов (опционально);
- широкие возможности для установки тарифных расписаний (рабочие / выходные / праздничные / перенесённые дни);
- возможность хранить показания на начало суток (за 128 суток), на начало месяца за 36 месяцев, а также 30-минутный профиль нагрузки (по умолчанию) за 128 суток;
- встроенное трёхфазное реле управления нагрузкой, предназначенное для коммутации фазных цепей тока счётчика (зависит от исполнения);
- наличие датчика, фиксирующего воздействие постоянных и переменных магнитных полей;
- поддерживаемые протоколы передачи данных по всем интерфейсам: «МИРТЕК», СПОДЭС (СТО 34.01–5.1 006 2019) и ГОСТ Р 58940–2020;
- счётчики с интерфейсом связи RS-485 дополнительно поддерживают протокол обмена ГОСТ Р МЭК 60870-5-101-2006 (опционально);
- журналы событий соответствуют ГОСТ Р 58940-2020, количество записей в каждом журнале — 500 событий.
Заказ продукции
Виды
Класс точности по ГОСТ 31819.21-2012
1
Класс точности по ГОСТ 31819.22-2012
0.5S
Класс точности по ГОСТ 31819.23-2012
1
Номинальное напряжение
57,7 В, 220 В или 230 В
Диапазон напряжений питания
от 0,75 Uном до 1,2 Uном
Частота измерительной сети
(50±7,5) Гц
Базовый (номинальный) ток
5 А или 10 А
Максимальная сила тока
10 А, 60 А,100 А
Диапазон значений постоянной счётчика по активной электрической энергии
от 800 до 3200 имп/(кВт·ч)
Диапазон значений постоянной счётчика по реактивной электрической энергии
от 800 до 3200 имп/(квар·ч)
Стартовый ток
• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 25 мА для счётчиков непосредственного включения с базовым током 10 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 10 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 5 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает
10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает
0,3 В·А
Диапазон рабочих температур
от -40 до +70 °С
Межповерочный интервал
16 лет
Срок службы счётчика, не менее
30 лет
Средняя наработка на отказ, не менее
200 000 ч
Тип счётчика
Тип корпуса
W31 – для установки на щиток, модификация 1
Класс точности
Номинальное напряжение
Базовый ток
Максимальный ток
Количество и тип измерительных элементов
Первый интерфейс
CAN – интерфейс CAN
RS485 – интерфейс RS-485
RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))
Второй интерфейс
Поддерживаемые протоколы передачи данных
Дополнительные функции
- электронная пломба на корпусе
- электронная пломба на крышке зажимов
- электронные пломбы на корпусе и крышке зажимов
Количество направлений учета электроэнергии
