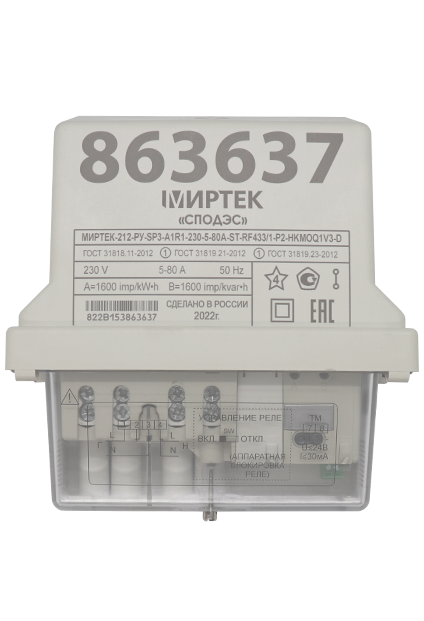

МИРТЕК-12-РУ-SP3
Интеллектуальный прибор учёта электроэнергии однофазный для установки на опору ЛЭП.
Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».
Ключевые особенности
Основные и дополнительные интерфейсы связи:
- Оптопорт
- Радиоинтерфейс 433 МГц или 2400 МГц
- GSM (Стандарты GPRS/3G/4G/LTE)
- Комбинированный GSM/GPRS + NB-IoT
Счётчик соответствует:
- ГОСТ 31818.11-2012
- ГОСТ 31819.21-2012
- ГОСТ 31818.23-2012
- ГОСТ 32144-2013
- ГОСТ 30804.4.30-2013
- ГОСТ Р 58940-2020
Учёт электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.
Наличие двух SIM-карт с целью резервирования канала связи.
Расширенный диапазон измерения напряжения от 0,55 до 1,3 Uном (опционально)
Электронные пломбы на корпусе и крышке зажимов.
Замена батарейки без нарушения целостности пломбы госповерителя.
Встроенное реле управления нагрузкой.
Аппаратная блокировка встроенного реле управления нагрузкой.

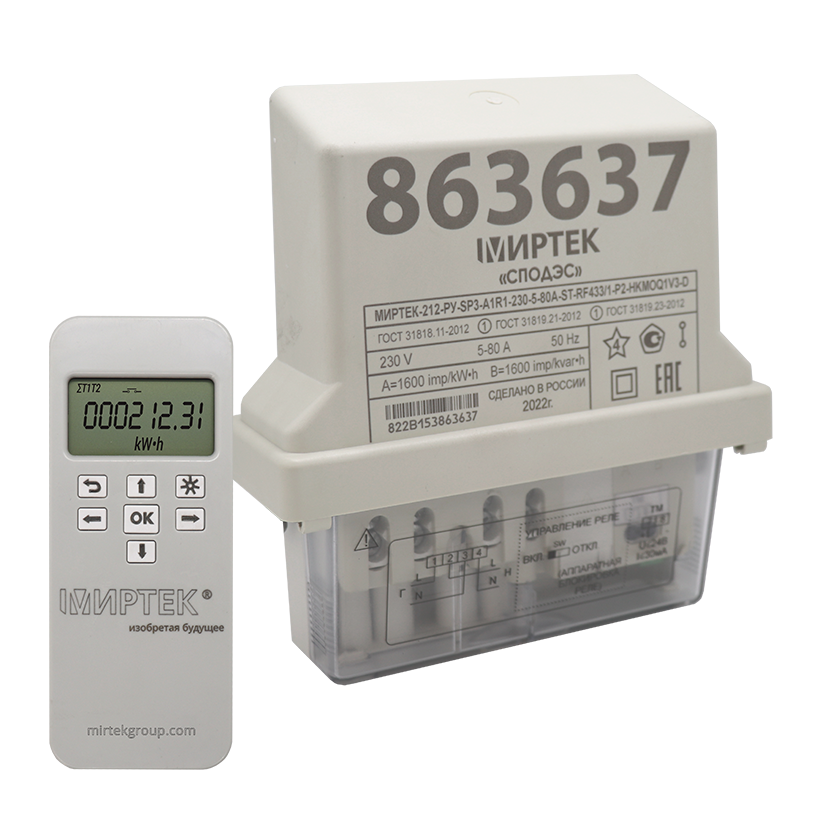

Информация выводится на модуль отображения информации МИРТ-830 (идёт в комплекте).
Возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев).
Настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
Поддерживаемые протоколы передачи данных: «МИРТЕК», СПОДЭС (ГОСТ Р 58940 2020).
Журналы событий соответствуют ГОСТ Р 58940-2020, количество записей — не менее 500 событий.
Заказ продукции
Виды
Класс точности по активной/реактивной энергии
1/1
Номинальное напряжение
220 В или 230 В
Диапазон напряжений питания
от 0,75 Uном до 1,2 Uном
Частота измерительной сети
(50±7,5) Гц
Базовый ток
5 А
Максимальный ток
80 А
Стартовый ток
12,5 мА
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, не превышает
10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, не превышает
0,3 В·А
Диапазон рабочих температур
от -40 до +70 °С
Межповерочный интервал
16 лет
Срок службы счётчика, не менее
35 лет
Средняя наработка на отказ, не менее
350 000 ч
Тип счётчика
Тип корпуса
SP3 – для установки на опору ЛЭП, модификация 3
Класс точности по активной/реактивной энергии
Номинальное напряжение
Базовый ток
Максимальный ток
Количество и тип измерительных элементов
Первый интерфейс
Второй интерфейс
RF433/n* – радиоинтерфейс 433 МГц
RF868/n* – радиоинтерфейс 868 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
G/n* - GSM/GPRS, 3G, 4G/LTE, NB-IoT
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
Дополнительные функции
Н – датчик магнитного поля
K – реле управления нагрузкой
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
Vn – электронная пломба, гд е n может принимать значения:
1 - электронная пломба на корпусе
2 - электронная пломба на крышке зажимов
3 - электронные пломбы на корпусе и крышке зажимов
(Нет символа) – дополнительные функции отсутствуют
Количество направлений учёта электроэнергии
| МИРТЕК-12-РУ-SP3-A1R1-230-5-80А-ST-RF433/1-G/1-P2-HKMOQ1V3-D с модулем отображения информации МИРТ- 830 |
| МИРТЕК-12-РУ-SP3-A1R1-230-5-80А-ST-RF433/1-G/5-P2-HKMOQ1V3-D с модулем отображения информации МИРТ- 830 |
| МИРТЕК-12-РУ-SP3-A1R1-230-5-80А-ST-RF433/1-RF2400/3-P2-HKMOQ1V3-D с модулем отображения информации МИРТ- 830 |
| *Прочие исполнения изготавливаются под заказ |
