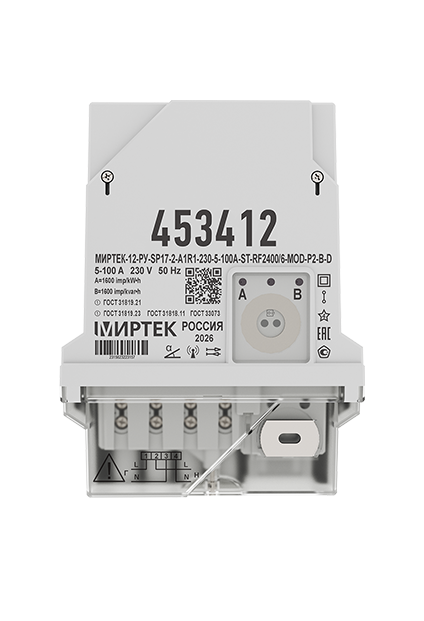

МИРТЕК-12-РУ-SP17

Интеллектуальный прибор учёта электроэнергии однофазный для установки на опору ЛЭП с универсальным сменным модулем связи.

Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».

Ключевые особенности

Основные интерфейсы связи:

  • Оптопорт;

Интерфейсы сменного модуля связи:

  • Радиоинтерфейс 433 МГц;
  • Радиоинтерфейс 2400 МГц;
  • GSM (Стандарты 2G/4G/LTE);
  • Комбинированный 2G/4G + RF433;
  • Комбинированный 2G/4G + RF2400;
  • Комбинированный GSM/GPRS + NB-IoT.

Интерфейс для связи с МИРТ-835

  • Радиоинтерфейс 433 МГц;
  • Радиоинтерфейс Bluetooth.

    Учёт количества электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.

    Возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев).

    Настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.

    Удобство считывания данных с графического ЖКИ индикаторного устройства МИРТ-835.

    Гибкость настройки выводимой информации.

    Установка внешней сменной батареи на срок до 16 лет

    Расширенный диапазон измерения напряжения от 0,55 до 1,3 Uном (опционально).

    Электронные пломбы на корпусе, крышке зажимов и отсеке сменного модуля.

    Прозрачная клеммная крышка.

    Встроенное реле управления нагрузкой.

    Аппаратная блокировка встроенного реле управления нагрузкой.

    Гибкая настройка тарифного расписания.

    Поддерживаемые протоколы передачи данных: «МИРТЕК», СПОДЭС (ГОСТ Р 58940 2020).

    Журналы событий соответствуют ГОСТ Р 58940-2020, количество записей — не менее 500 событий.

    Сменный модуль связи:

    Отдельная электронная пломба отсека модуля связи.

    Исполнение с внутренней, угловой или внешней антенной.

    Универсален для приборов учёта МИРТЕК:

    • на DIN-рейку;
    • в щиток;
    • сплит-исполнения.

    Замена не требует:

    • снятия клеммной крышки;
    • присутствия представителя энергоснабжающей организации и составления акта ввода в эксплуатацию.

    Резервирование каналов связи:

    • 2 Sim-карты (базовое исполнение);
    • Sim-карта+ Sim-чип (опционально);
    • 2 Sim-чипа (опционально).

    Счётчик соответствует:

    • ГОСТ 31818.11-2012
    • ГОСТ 31819.21-2012
    • ГОСТ 31818.23-2012
    • ГОСТ 32144-2013
    • ГОСТ 30804.4.30-2013
    • ГОСТ Р 58940-2020

    Заказ продукции

    Телефон +7 8652 99 12 10

    Виды

    Документация
    Характеристики
    Условные обозначения

    Класс точности по активной/реактивной энергии

    1/1

    Номинальное напряжение

    220 В или 230 В

    Диапазон напряжений питания

    от 0,55 Uном до 1,3 Uном

    Частота измерительной сети

    (50±7,5) Гц

    Базовый ток

    5 А

    Максимальный ток

    100 А

    Стартовый ток

    12,5 мА

    Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, не превышает

    10 В·А (2 Вт)

    Полная мощность, потребляемая каждой цепью тока при базовом токе, не превышает

    0,3 В·А

    Диапазон рабочих температур

    от -40 до +70 °С

    Межповерочный интервал

    16 лет

    Срок службы счётчика, не менее

    35 лет

    Средняя наработка на отказ, не менее

    350 000 ч

    МИРТЕК-12-РУ SP17 X XXXX XXX XX XXX XX XXXXX XXXXX XX XXXXXX X X

    Тип счётчика

    Тип корпуса

    SP17 – для установки на опору ЛЭП, модификация 17

    Модификация счётчика

    n, где n – символ, обозначающий модификацию счётчика



    Класс точности по активной/реактивной энергии

    A1R1 – класс точности 1/1

    Номинальное напряжение

    220 – 220 В
    230 – 230 В

    Базовый ток

    5 – 5 А

    Максимальный ток

    100  – 100 А

    Количество и тип измерительных элементов

    ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

    Основной интерфейс

    RF433/n* – радиоинтерфейс 433 МГц
    RF868/n* – радиоинтерфейс 868 МГц
    RF2400/n* – радиоинтерфейс 2400 МГц
    (*n – номер модификации модуля интерфейса (от 1 до 9))

    Дополнительные интерфейсы

    MOD – возможность установки дополнительного интерфейса связи
    RF433/n* – радиоинтерфейс 433 МГц
    G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
    (Нет символа) – интерфейс отсутствует
    (*n – номер модификации модуля интерфейса (от 1 до 9))

    Поддерживаемые протоколы передачи данных

    (Нет символа) – протокол «МИРТЕК»
    P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

    Дополнительные функции

    B – базовое исполнение, в состав которого входит:

    • датчик магнитного поля
    • дискретный вход
    • реле управления нагрузкой в цепи тока
    • измерение параметров качества электрической энергии
    • оптопорт
    • электронные пломбы на корпусе, крышке зажимов и сменном модуле связи
    (Нет символа) – дополнительные функции отсутствуют

     Количество направлений учёта электроэнергии

    (Нет символа) – измерение электроэнергии в одном направлении (по модулю)
    D – измерение электроэнергии в двух направлениях

    Условия эксплуатации

    (Нет символа) – температура окружающей среды от –40 до 70 °C
    F – температура окружающей среды от –45 до 85 °C
