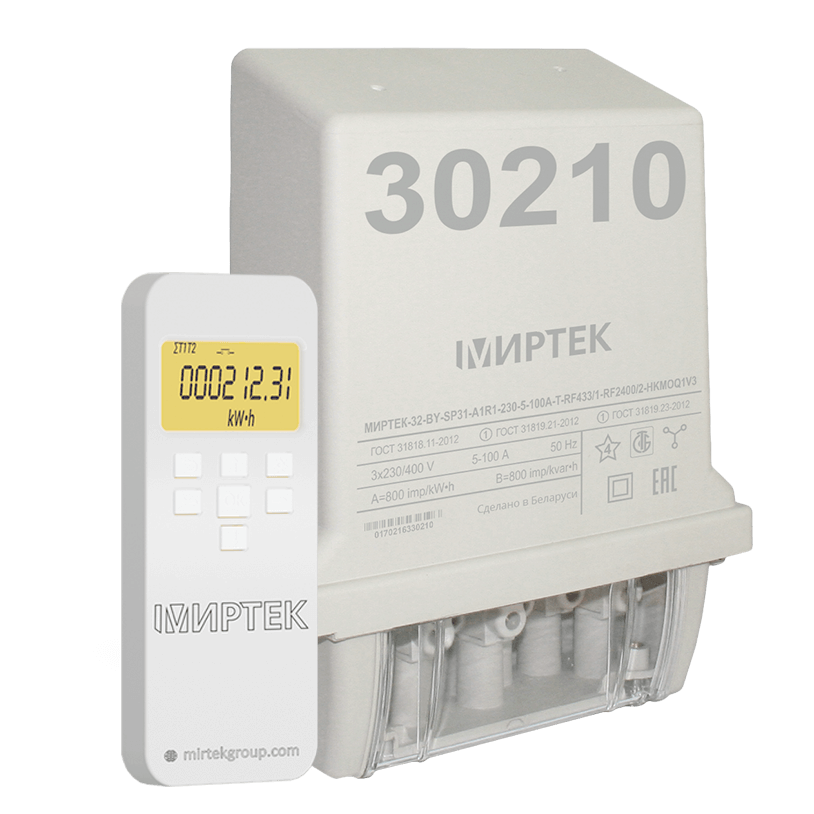

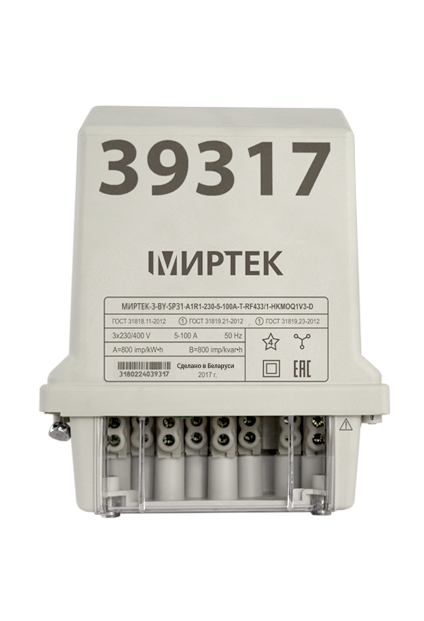

МИРТЕК-3-BY-SP31

Счётчик электроэнергии трёхфазный многофункциональный.

Прибор рекомендован для установки в местах произведения расчётов, монтируется на опору ЛЭП.

Измеряет активную и реактивную электроэнергию суммарно и по каждой фазе отдельно.

Позволяет организовать многотарифный учёт с передачей накопленной информации по беспроводным и проводным каналам связи.

Ключевые особенности

Основные и дополнительные интерфейсы (наличие зависит от исполнения):

  • оптопорт
  • проводной интерфейс RS-485
  • радиоинтерфейс 433 МГц
  • радиоинтерфейс 2400 МГц
  • радиоинтерфейс GSM/GPRS
  • электронные пломбы на корпусе и крышке зажимов;
  • прозрачная крышка зажимов (опционально);
  • широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);
  • возможность перехода на летнее / зимнее время (отключена по умолчанию);
  • возможность хранить показания на начало суток (за 128 суток), на начало месяца за 36 месяцев;
  • настраиваемый профиль нагрузки: кроме 30-минутного возможна установка интервала усреднения — 1, 3, 5, 15, 30, 60 минут.
  • встроенное трёхфазное реле управления нагрузкой (для счётчиков непосредственного включения);
  • наличие датчика, фиксирующего воздействие постоянных и переменных магнитных полей;
  • журналы событий: количество записей в каждом журнале — 500 событий.

Заказ продукции

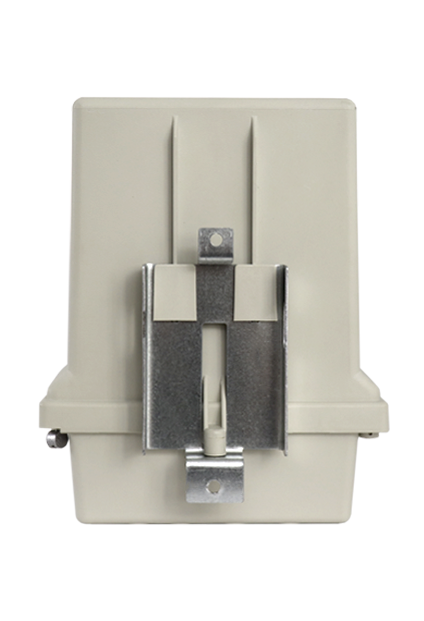

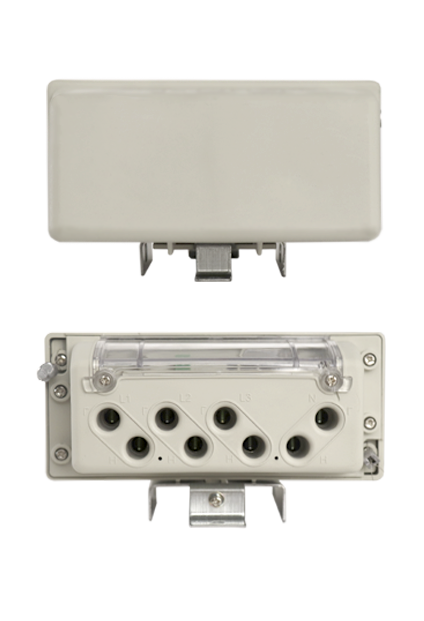

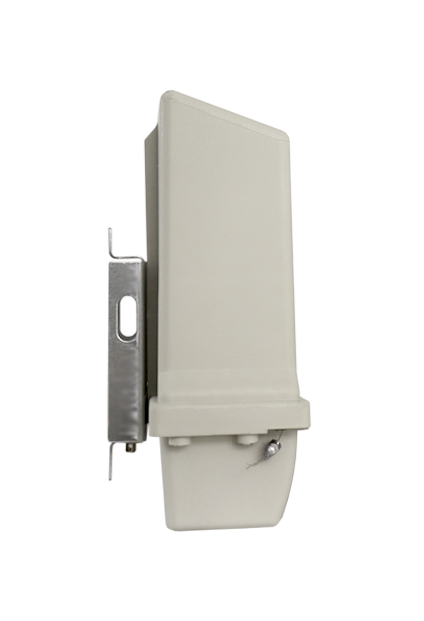

Виды

Документация
Характеристики
Условные обозначения
Габаритные размеры

Класс точности по ГОСТ 31819.21-2012

1

Класс точности по ГОСТ 31819.22-2012

1

Номинальное напряжение

220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый (номинальный) ток

5 А, или 10 А

Максимальная сила тока

100 А

Диапазон значений постоянной счётчика по активной электрической энергии

от 800 имп/(кВт·ч)

Диапазон значений постоянной счётчика по реактивной электрической энергии

от 800 имп/(квар·ч)

Стартовый ток

• 12,5 мА для счётчиков непосредственного включения с базовым током 5А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 25 мА для счётчиков непосредственного включения с базовым током 10А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Межповерочный интервал

8 лет

Срок службы счётчика, не менее

30 лет

Средняя наработка на отказ, не менее

220000 ч

МИРТЕК-3-BY SP31 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

Тип счётчика

Тип корпуса

SP31 – для установки на опору ЛЭП, модификация 1

Класс точности

A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
A0.5R1 – класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012

Номинальное напряжение

220 – 220 В
230 – 230 В

Базовый ток

5 – 5 А
10 – 10 А

Максимальный ток

100 – 100 А

Количество и тип измерительных элементов

T – трансформаторы тока

Первый интерфейс

RF433/n* – радиоинтерфейс 433 МГц
RF2400/n* – радиоинтер-фейс 2400 МГц
PF/n* – PLC-модем с FSK-модуляцией
PO/n* – PLC-модем с OFDM-модуляцией
(*n – номер модификации модуля интерфейса (от 1 до 9))

Второй интерфейс

RF868/n* – радиоинтерфейс 868 МГц
PF/n* – PLC-модем с FSK-модуляцией
G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))

Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

Дополнительные функции

Н – датчик магнитного поля
K – реле управления нагрузкой в цепи тока
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
Vn – электронная пломба, где n может принимать значения:

  1.  электронная пломба на корпсе
  2. электронная пломба на крышке зажимов
  3. электронные пломбы на корпусе и крышке зажимов

(Нет символа) – дополнительные функции отсутствуют

Количество направлений учёта электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
