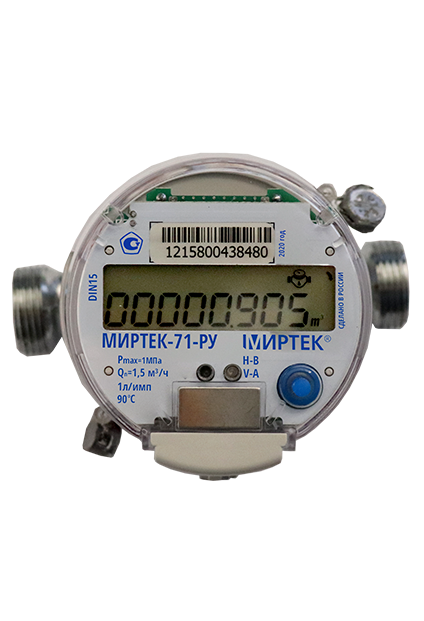

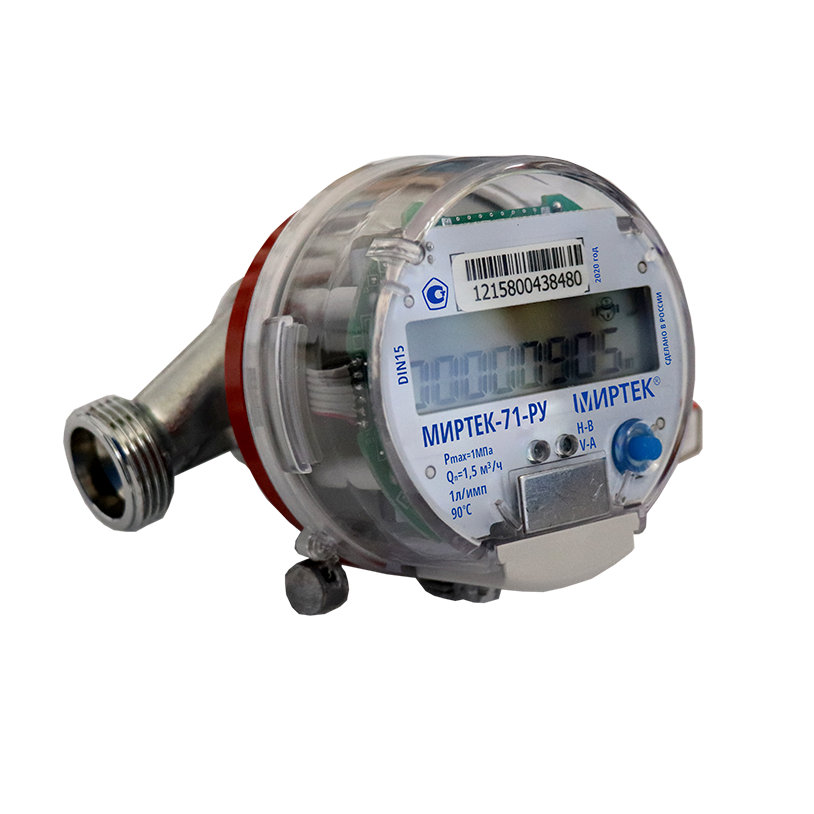

МИРТЕК-71-РУ
Счётчики холодной и горячей воды крыльчатые электронные
Приборы предназначены для технологического и коммерческого учёта потребляемого объема питьевой воды на промышленных объектах, а также объектах коммунально-бытового назначения, эксплуатируемых в условиях с умеренным и холодным климатом.
СГВ являются универсальными и могут быть использованы для измерения объема как холодной, так и горячей воды; СХВ – только холодной.
Счётчики МИРТЕК-71-РУ также могут быть использованы для автоматизированных систем учёта энергоресурсов (АСКУЭ).
Ключевые особенности
Электронное счётное устройство расхода воды обеспечивает:
- подключение и электрическое питание электронного счётного устройства с импульсным или частотным выходным сигналом;
- вычисление объёма и температуры питьевой воды, приведенного к стандартным условиям;
- измерение времени наработки при включенном питании и по запросу индикацию часов реального времени;
- регистрацию и накопление информации об объёме воды, в приведенных к стандартным условиям метрах кубических с хранением архивных сведений суточных, месячных и годовых показаний;
- передачу информации на верхний уровень с помощью интерфейсов связи;
Имеет в своем составе сегментный LCD дисплей, способный в зависимости от режима индикации демонстрировать следующие показания счётчика:
- приведенный объем потреблённой воды;
- текущие дату и время;
- температуру протекающей воды;
- мгновенный расход протекающей воды;
- активность оптического и радиоинтерфейсов;
- уровень заряда питающих батарей;
- обнаружение попыток несанкционированного доступа к устройству, включая попытки воздействия внешним магнитным полем;
- обнаружение аварийного режима работы электронного счётного устройства;
- единицы измерения индицируемых величин.
Заказ продукции
Виды
Номинальный диаметр
| DN15 | DN20 |
Метрологический класс по ГОСТ Р 50193.1-92
| А | В | А | В |
Наименьший расход воды, м3/ч
| 0,06 | 0,03 | 0,1 | 0,05 |
Переходный расход воды, м3/ч
| 0,15 | 0,12 | 0,25 | 0,2 |
Номинальный расход воды, м3/ч
| 1,5 | 2,5 |
Наибольший расход воды, м3/ч
| 3 | 5 |
Порог чувствительности, м3/ч, не более
| 0,03 | 0,015 | 0,05 | 0,025 |
Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов
%:
- от наименьшего до переходного
- от переходного до наибольшего (для холодной воды)
- от переходного до наибольшего (для горячей воды)
±5,0
±2,0
±3,0
Цена одного импульса, л/имп
1
Ёмкость индикаторного устройства, м3
99999,999
Минимальная цена деления индикаторного устройства, м3
0,00001
Потеря давления при номинальном расходе измеряемой среды, МПа (кгс/см2), не более
0,1 (1)
Измеряемая среда
вода питьевая по СанПиН 2.1.4.1074-2001
1,0 (10)
Диапазон температуры измеряемой среды, °С
от +5 до +90
Габаритные размеры, мм, не более:
::
- длина
- ширина
- высота
| 110 | 130 |
| 85 | 85 |
| 89 | 93 |
Масса, кг, не более
| 0,5 | 0,6 |
Условия эксплуатации:
- температура окружающей среды, °С до
- относительная влажность окружающей среды, %, не более
- атмосферное давление, кПа
80
от 84 до 106,7
Средний срок службы, лет
10
Средняя наработка на отказ
125000
Степень защиты оболочки по ГОСТ 14254-2015
IP65
Наименование счётчика
Номинальный диаметр:
15 - DN15
20 - DN20
Метрологический класс счётчика:
A
B
Интерфейс связи удалённого доступа:
Дополнительные функции:
Х – отсутствует;
H – детектор воздействия внешнего магнитного поля;
O – оптический порт;
Q – дискретный (импульсный) выход.
