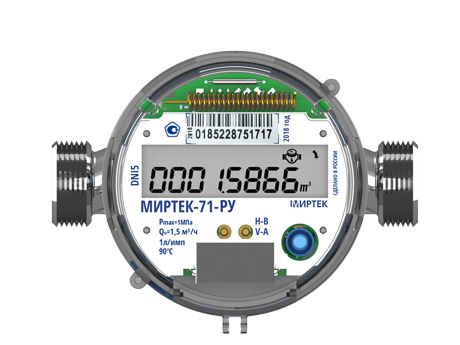

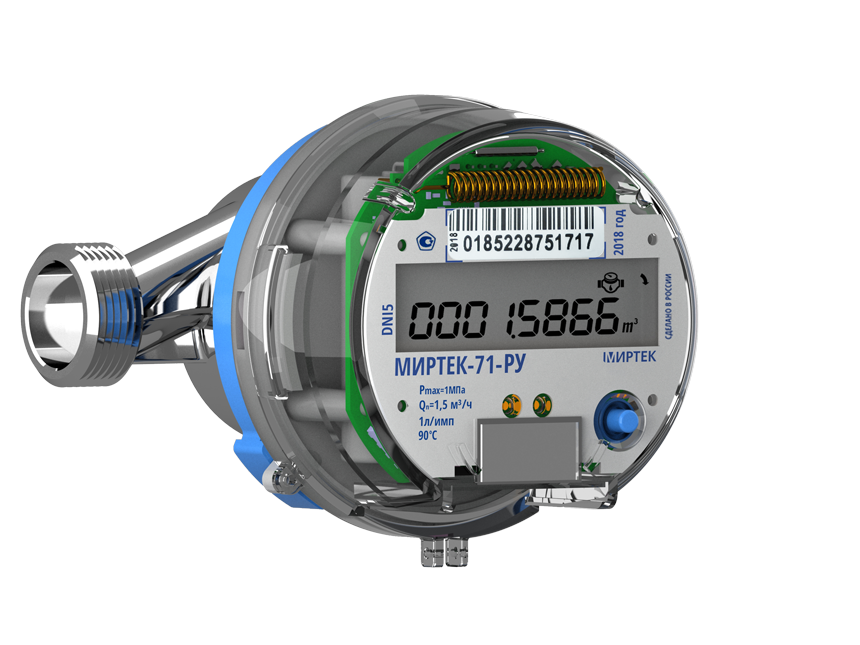

МИРТЕК-71-РУ

Счётчик предназначен для технологического и коммерческого учёта потребляемого объёма питьевой воды на промышленных объектах и объектах коммунально-бытового назначения, эксплуатируемых в условиях с умеренным и холодным климатом.

Main features

Views

Specifications
Symbols
Overall dimensions

Номинальный диаметр

DN15DN20



Метрологический класс по ГОСТ Р 50193.1-92

АВАВ



Наименьший расход воды, м3

0,060,030,10,05



Переходный расход воды, м3

0,150,120,250,2



Номинальный расход воды, м3

1,52,5



Наибольший расход воды, м3

35



Порог чувствительности, м3/ч, не более

0,030,0150,050,025



Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %:



  • от наименьшего до переходного
  • от переходного до наибольшего (для холодной воды)
  • от переходного до наибольшего (для горячей воды)

±5,0

±2,0

±3,0

Цена одного импульса, л/имп

1

Ёмкость индикаторного устройства, м3

99999,999

Минимальная цена деления индикаторного устройства, м3

0,001 или 0,00001*

Потеря давления при номинальном расходе измеряемой среды, МПа (кгс/см2), не более

0,1 (1)

Измеряемая среда

вода питьевая по СанПиН 2.1.4.1074-2001

Давление измеряемой среды, МПа (кгс/см2), не более

1,0 (10)

Диапазон температуры измеряемой среды, °С

от +5 до +90

Габаритные размеры, мм, не более:



  • длина
  • ширина
  • высота
110130
8585
8993



Масса, кг, не более

0,50,6



МИРТЕК-71-РУ X Х X X

Наименование счётчика

Номинальный диаметр:

15 - DN15

20 - DN20

Метрологический класс счётчика:

A

B

Интерфейс связи удалённого доступа:

RS485 – интерфейс RS-485
RF433/n радиоинтерфейс 433 МГц, где n - номер варианта исполнения модуля (от 1 до 9)
RF868/n радиоинтерфейс 868 МГц, где n - номер варианта исполнения модуля (от 1 до 9)
RF2400/n радиоинтерфейс 2400 МГц, где n - номер варианта исполнения модуля (от 1 до 9)
G/n - радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT, где n - номер варианта исполнения модуля (от 1 до 9)

Дополнительные функции:
Х – отсутствует;
H – детектор воздействия внешнего магнитного поля;
O – оптический порт;
Q – дискретный (импульсный) выход.
