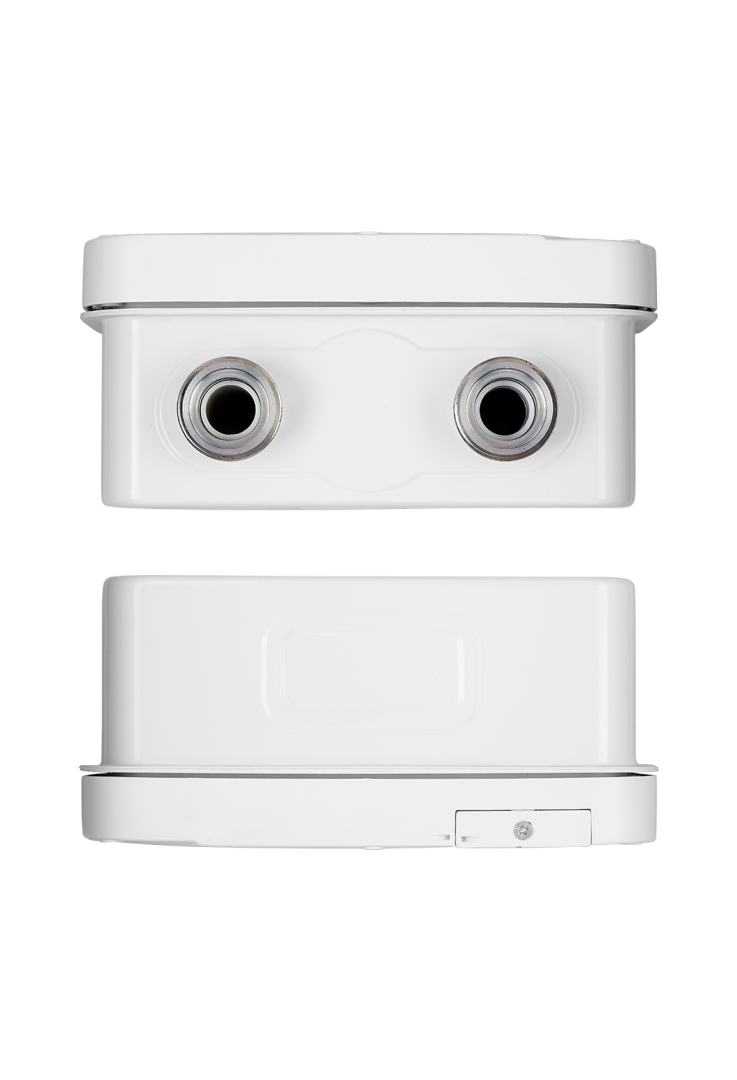

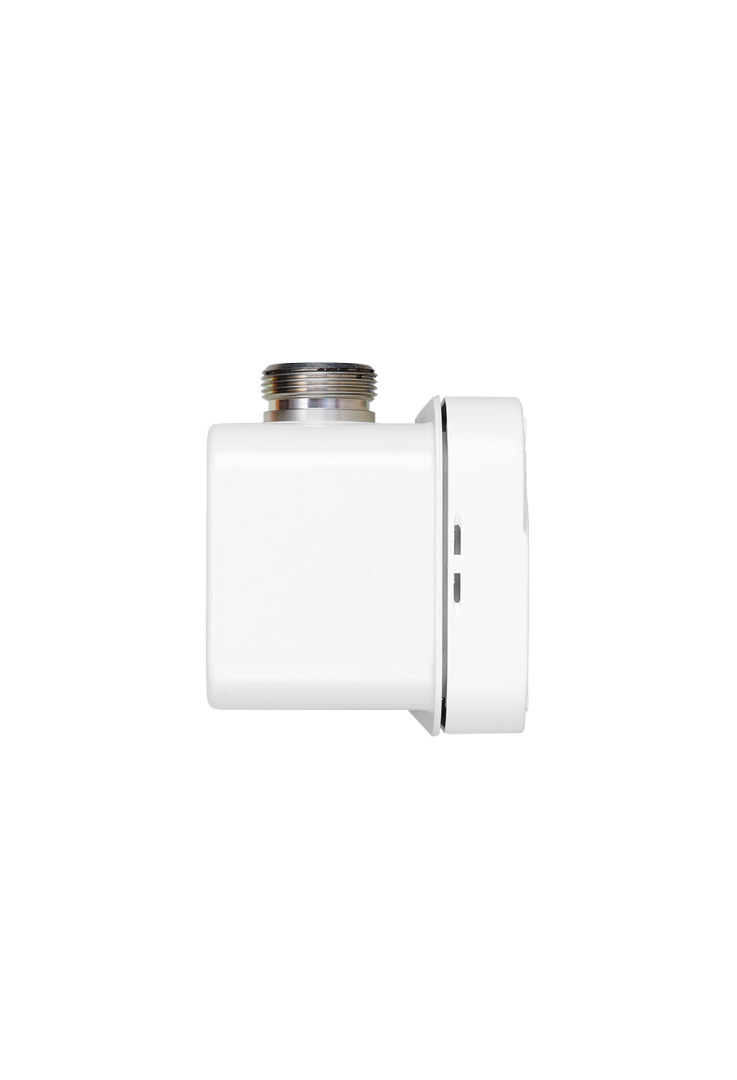

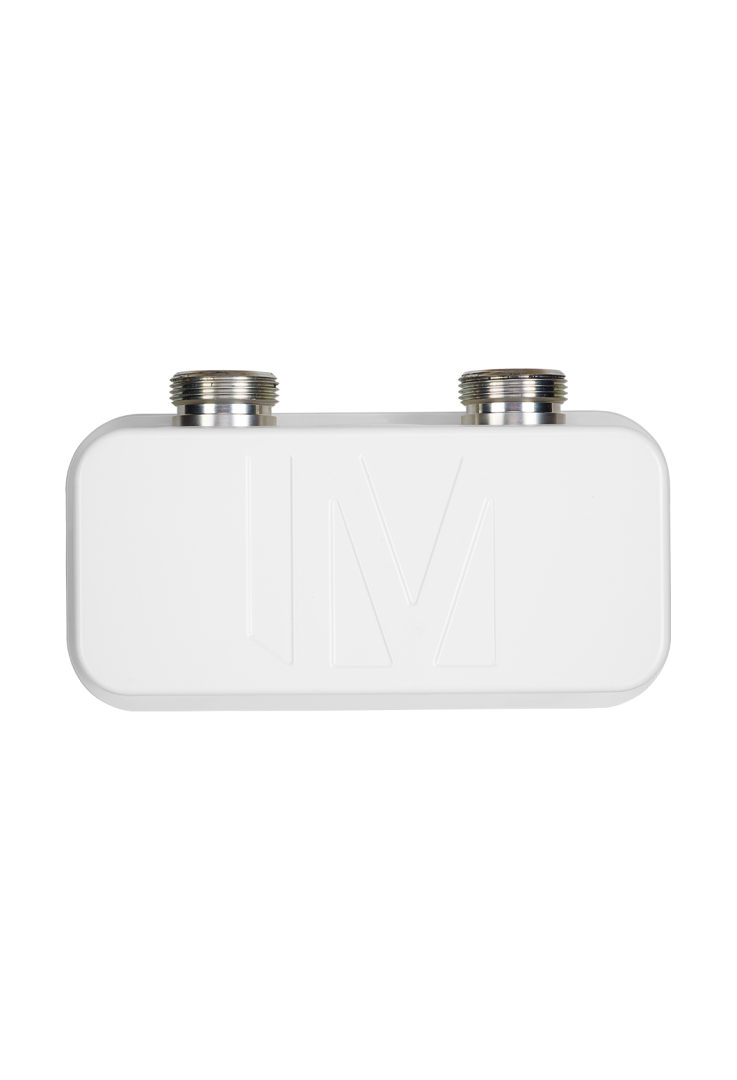

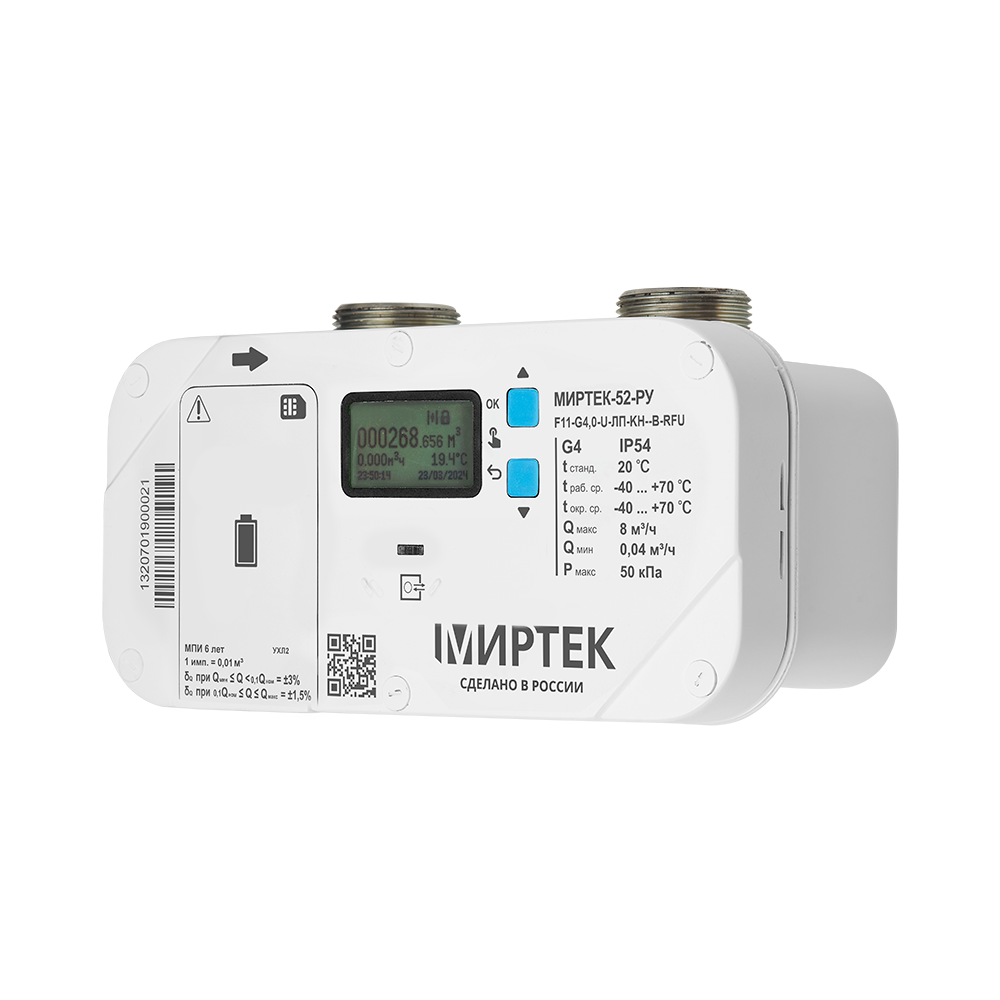

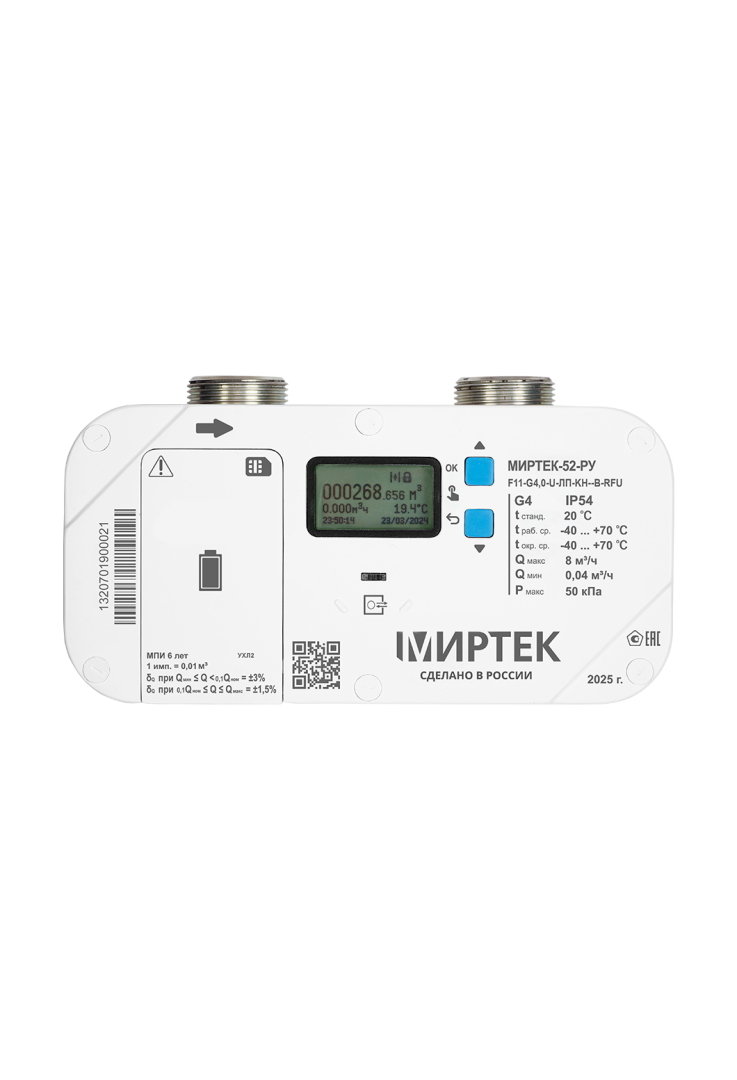

МИРТЕК-52-РУ-G4

Ультразвуковой счётчик газа.

Предназначен для измерения объёма природного газа, пропана, бутана и других сухих неагрессивных газов на бытовых и промышленных объектах. Может применяться как индивидуальный прибор учёта в многоквартирных домах.

Разработан в соответствии с требованиями ООО «Газпром Межрегионгаз».

Интегрируется с ИУСЦИФРА, разработанной ООО «Газпром межрегионгаз инжиниринг».

Поддерживает телеметрию GSM/GPRS/NB-IoT, LoRaWAN и RF433.

Ключевые особенности

Высокая точность и стабильность измерений.

Настраиваемый графический дисплей:

  • мгновенный расход протекающего газа;
  • приведённый объём потреблённого газа с нарастающим итогом;
  • температура протекающего газа;
  • условно-постоянное давление;
  • текущие время и дата;
  • активность оптопорта и радиоинтерфейсов;
  • уровень заряда питающих батарей;
  • единицы измерения индицируемых величин;
  • сигнализация о неисправностях и нештатных ситуациях.

Контроль несанкционированных вмешательств.

Встроенный запорный клапан.

Устойчивость к воздействию внешним магнитным полем.

Датчик температуры расположен непосредственно в измеряемой среде.

Возможность подключения датчиков CO, CH₄.

Гибкая тарификация.

Электронные пломбы на корпусе прибора и клеммной крышке.

2 автономных источника питания - встроенный и сменный.

Типы данных, измеряемых и учитываемых счётчиком:

  • Измерение и хранение данных о расходе газа с нарастающим итогом
  • Хранение архивов на начало года за последние 10 лет
  • Хранение архивов на начало месяца за последние 36 месяцев
  • Хранение архивов на начало суток за последние 128 суток
  • Журнал событий – более 1000 записей

Ведение журналов:

  • Изменения настроек счётчика
  • Попыток несанкционированного доступа
  • Самодиагностики

Заказ продукции

Виды

Документация
Характеристики
Условные обозначения
Габаритные размеры

Номинальный расход, Qном, м3

4,0

Максимальный расход, Qмакс, м3

6,0

Минимальный расход, Qмин, м3

0,04

Степень защиты корпуса

IP65

Порог чувствительности, м3/ч, не более

0,012

Температура измеряемой среды, °С

от -30 до +55

Избыточное давление газа, кПа, не более

40

Потеря давления, Па, не более

150

Разрядность отсчетного устройства, м3

99999,999

Условия эксплуатации: температура окружающего воздуха, °С

от -30 до +50

Условия эксплуатации: относительная влажность, %, при температуре +35 °С

до 95

Присоединительная резьба штуцеров

G 1 ¼, G 1, G ½, G ¾

Расстояние между осями штуцеров, мм

110

Габаритные размеры, мм, не более

241x132x108

Масса, кг, не более

1.6

Архив показаний на начало суток, записей

270

Архив показаний на начало часа, записей

240

Журнал событий, записей

128

Журнал нештатных ситуаций, записей

128

Журнал вмешательств, записей

128

Глубина хранения архивов на начало года, лет

10

Срок службы сменного автономного источника питания, лет

10

Средний срок службы, лет

25

МИРТЕК-52-РУ XXX XХХ X X X X Х Х ХХХХ ХХХХ

Тип счётчика

Тип корпуса: F11

Типоразмер

4,0 – G4,0
6,0 – G6,0

Тип электронного преобразователя

– ультразвуковой


Направление потока газа

ЛП – слева направо
ПЛ – справа налево

Наличие запорного клапана:

К – с функцией управления запорным клапаном
«—» – функция управления отсутствует

Наличие детектора внешнего магнитного поля

Н – с детектором воздействия внешнего магнитного поля
«—» – детектор воздействия внешним магнитным полем отсутствует

Исполнение корпуса

С – разборное исполнение корпуса
«—» – неразборное исполнение

Функция гибкой тарификации:

F – гибкая тарификация
«—» – гибкая тарификация отсутствует

Дискретные входы

B – вход для подключения проводного датчика CO и CH
С – вход для подключения проводного и беспроводного датчика CO и CH
D – вход для подключения проводного датчика открытия двери
«—» – дискретные входы отсутствуют

Интерфейс связи 1

RS232 – интерфейс RS-232
RS485 – интерфейс RS-485
Р433/n* – радиоинтерфейс 433 МГц
Р868/n* – радиоинтерфейс 868 МГц
Р2400/n* – радиоинтерфейс 2400 МГц
G/n – радиоинтерфейс GSM/GPRS
RFNB/n* – радиоинтерфейс NB-IoT
RFU/n* – радиоинтерфейс универсальный GPRS/LTE/NB-IoT
(*n – номер модификации модуля интерфейса (от 1 до 9))

(Нет символа) – интерфейс связи отсутствует

Интерфейс связи 2

RS232 – интерфейс RS-232
RS485 – интерфейс RS-485
Р433/n* – радиоинтерфейс 433 МГц
Р868/n* – радиоинтерфейс 868 МГц
Р2400/n* – радиоинтерфейс 2400 МГц
G/n – радиоинтерфейс GSM/GPRS
RFNB/n* – радиоинтерфейс NB-IoT
RFU/n* – радиоинтерфейс универсальный GPRS/LTE/NB-IoT
(*n – номер модификации модуля интерфейса (от 1 до 9))

(Нет символа) – интерфейс связи отсутствует
