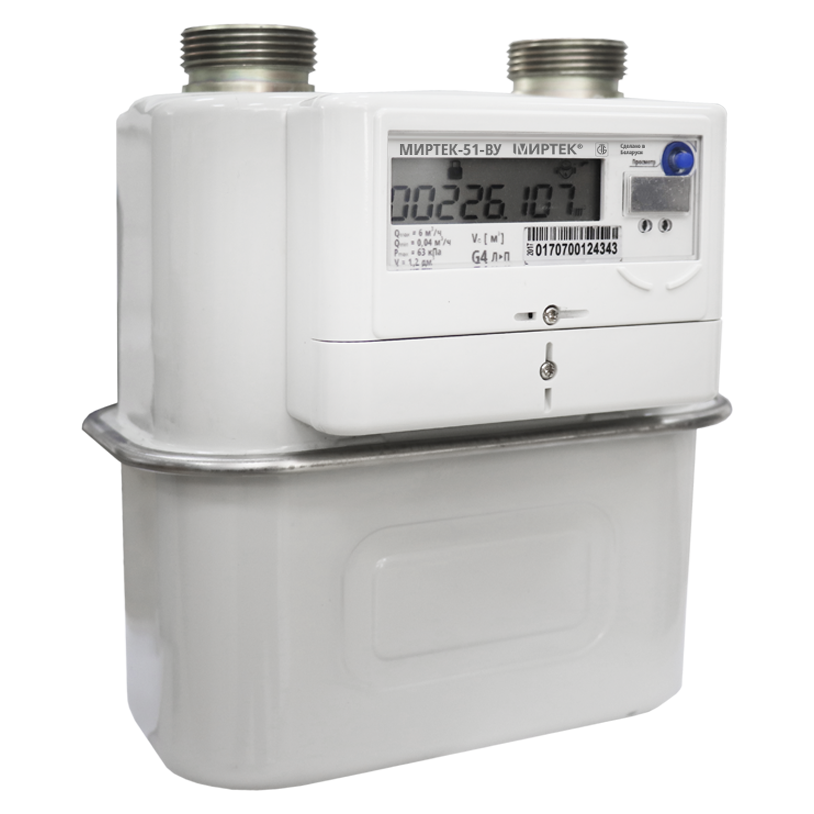

МИРТЕК-51-BY-G4

Прибор предназначен для измерения объёма природного газа, пропана, бутана и других сухих неагрессивных газов на бытовых и промышленных объектах.

Счётчик применяется как индивидуальный прибор учёта в многоквартирных домах.

Возможно исполнение со встроенным клапаном.



Ключевые особенности

Электронное отсчётное устройство обеспечивает ведение архивов:

  • показаний на начало суток;
  • показаний на начало месяца;
  • показаний на начало года.

Ведение журналов:

  • изменение настроек счётчика;
  • попытки несанкционированного доступа;
  • самодиагностики.

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс удалённого доступа.

Заказ продукции

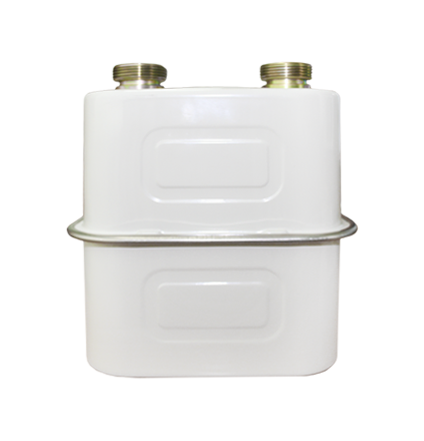

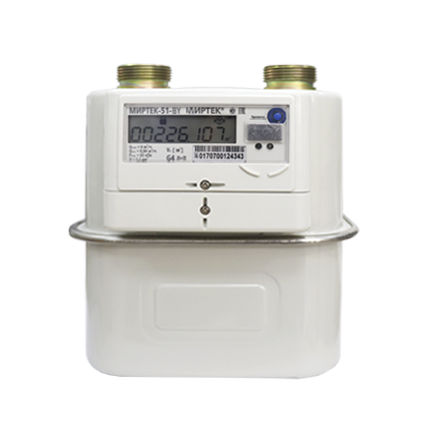

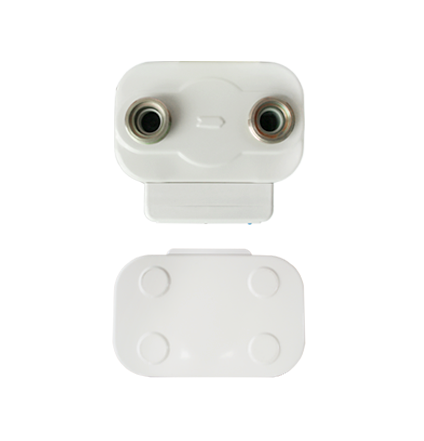

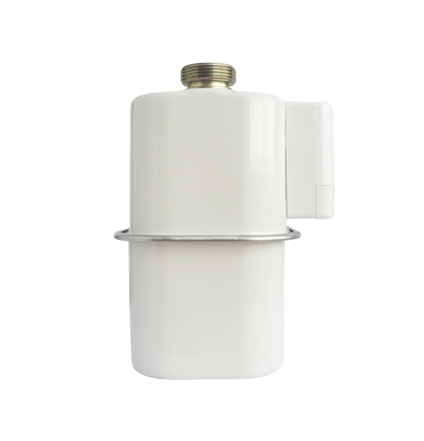

Виды

Документация
Характеристики
Условные обозначения
Габаритные размеры

Максимальный расход, Qмакс, м3

6,0

Номинальный расход, Qном, м3

4,0

Минимальный расход, Qмин, м3

0,04

Порог чувствительности, м3/ч, не более

0,008

Температура измеряемой среды, °С

от -30 до +50

Избыточное давление газа, кПа, не более

63

Потеря давления, Па, не более

200

Разрядность отсчетного устройства, м3

99999,999

Условия эксплуатации: температура окружающего воздуха, °С

от -30 до +55

Условия эксплуатации: относительная влажность, %, при температуре +35 °С

до 95

Присоединительная резьба штуцеров

G 1 ¼ , G 1, G ½ , G ¾

Расстояние между осями штуцеров, мм

110

Габаритные размеры, мм, не более

170×200×225

Масса, кг, не более

2,2

Глубина хранения архивов на начало суток

128 суток

Глубина хранения архивов на начало месяца

36 месяцев

Глубина хранения архивов на начало года, лет

10

Срок службы сменного автономного источника питания, лет

12

Средний срок службы, лет

25

МИРТЕК-51-BY XXX X XX X X X X XXXXX XX
 Тип счётчика

Типоразмер

1,6 – G1,6
2,5 – G2,5
4,0 – G4,0
6,0 – G6,0
10 – G10
16 – G16

Тип электронного преобразователя

Т – оптический
W – использующий эффект Виганда
М – магниторезистивный

Направление потока газа

ЛП – слева направо
ПЛ – справа налево

Наличие управляющего вентиля

К – с функцией управления протоком газа
(Нет символа) – функция управления отсутствует

Наличие детектора внешнего магнитного поля

Н – с детектором воздействия внешнего магнитного поля
(Нет символа) – детектор воздействия внешним магнитным полем отсутствует

Исполнение корпуса

С – разборное исполнение корпуса

Датчик утечки газа

А – есть интерфейс датчика утечки газа

Интерфейс связи

RS485 – интерфейс RS-485
Р433/n* – радиоинтерфейс 433 МГц
Р868/n* – радиоинтерфейс 868 МГц
Р2400/n* – радиоинтерфейс 2400 МГц
G/n – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
(*n – номер модификации модуля интерфейса (от 1 до 9))

Импульсный выход

ТМ – наличие импульсного выхода
(Нет символа) – импульсный выход отсутствует
