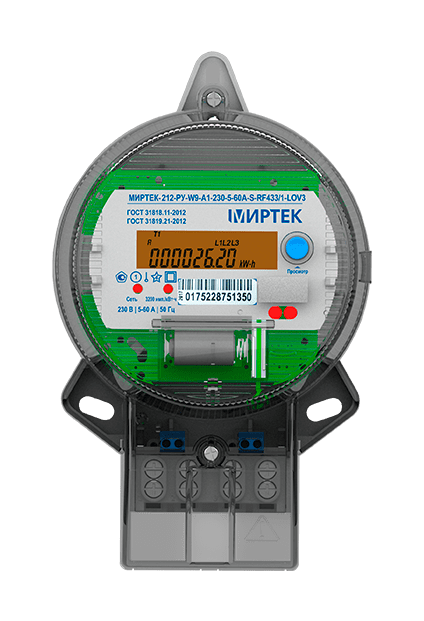

МИРТЕК-212-РУ-W9

Интеллектуальный прибор учёта электроэнергии однофазный для установки в учётно-распределительный щиток.
Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».

Ключевые особенности

Основные и дополнительные интерфейсы связи:

  • Оптопорт
  • RS-485
  • Радиоинтерфейс 433 МГц или 2400 МГц
  • GSM (Стандарты GPRS/3G/4G/LTE)
  • Комбинированный GSM/GPRS + NB-IoT.

Счётчик соответствует:

  • ГОСТ 31818.11-2012.
  • ГОСТ 31819.21-2012.
  • ГОСТ 31818.23-2012.
  • ГОСТ 32144-2013.
  • ГОСТ 30804.4.30-2013.
  • ГОСТ Р 58940-2020.

Учёт электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.

Наличие двух SIM-карт с целью резервирования канала связи.

Расширенный диапазон измерения напряжения от 0,55 до 1,3 Uном (опционально).

Электронные пломбы на корпусе и крышке зажимов.

Прозрачная крышка зажимов.

Замена батарейки без нарушения целостности пломбы госповерителя.

Встроенное реле управления нагрузкой.

Аппаратная блокировка встроенного реле управления нагрузкой.

Возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев).

Настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.

Поддерживаемые протоколы передачи данных: «МИРТЕК», СПОДЭС (ГОСТ Р 58940 2020).

Журналы событий соответствуют ГОСТ Р 58940-2020, количество записей —  не менее 500 событий.

Заказ продукции

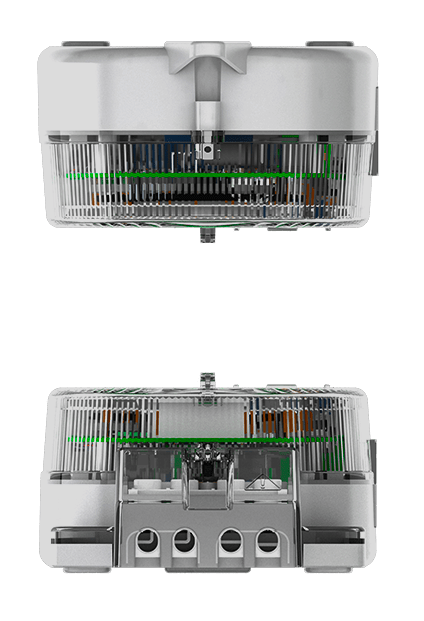

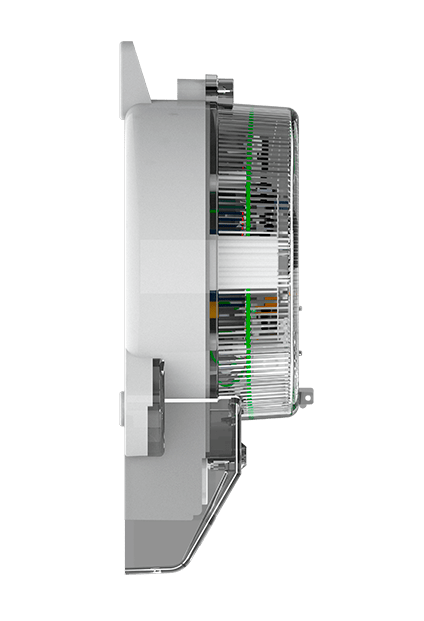

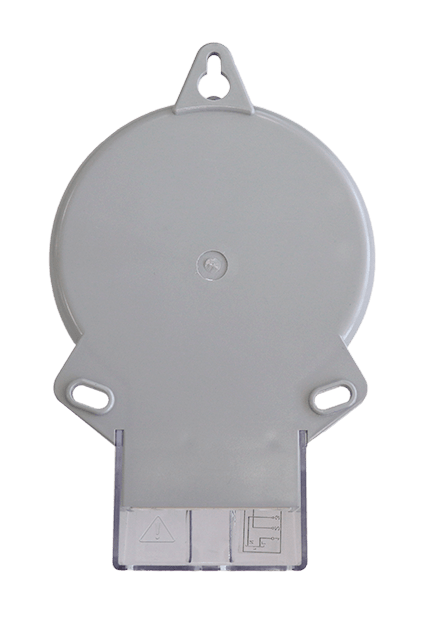

Виды

Документация
Характеристики
Условные обозначения
Исполнения
Габаритные размеры

Класс точности по активной/реактивной энергии

1/1

Номинальное напряжение

220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый ток

5 А

Максимальный ток

60 А или 80 А

Стартовый ток

12,5 мА

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Срок службы счётчика, не менее

16 лет

Межповерочный интервал

35 лет

Средняя наработка на отказ, не менее

350 000 ч

МИРТЕК-212-РУ W9 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

Тип счётчика

Тип корпуса

W9 – для установки на щиток, модификация 9

Класс точности по активной/реактивной энергии

A1R1 — класс точности 1/1

Номинальное напряжение

220 – 220 В
230 – 230 В

Базовый ток

5 – 5 А

Максимальный ток

60 – 60 А
80 – 80 А

Количество и тип измерительных элементов

– один шунт в фазной цепи тока
ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

Первый интерфейс

RF433/n* – радиоинтерфейс 433 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))

Второй интерфейс

RF2400/n* — радиоинтерфейс 2400 МГц
RS485 — интерфейс RS-485
G/n* – радиоинтерфейс GSM/GPRS, 3G, 4G/LTE, NB-IoT
(Нет символа) – интерфейс отсутствует

(*n – номер модификации модуля интерфейса (от 1 до 9))

Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»

Дополнительные функции

Н – датчик магнитного поля
– реле управления нагрузкой
– подсветка индикатора
– измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
R – защита от выкручивания винтов кожуха
– защита целостности корпуса
Vn – электронная пломба, где n может принимать значения:

  1. электронная пломба на корпусе
  2. электронная пломба на крышке зажимов
  3. электронные пломбы на корпусе и крышке зажимов

(Нет символа) – дополнительные функции отсутствуют

Количество направлений учёта электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
Серийные исполнения*
МИРТЕК-212-РУ-W9-A1R1-230-5-80A-ST-RF433/1-P2-HKLMOV3-D
МИРТЕК-212-РУ-W9-A1R1-230-5-80A-ST-G/5-P2-HKLMOV3-D
*Прочие исполнения изготавливаются под заказ
