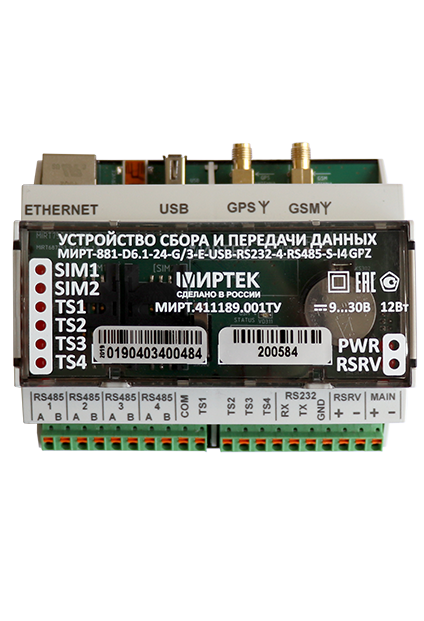

Устройство сбора и передачи данных МИРТ-881-D6.1

УСПД является изделием повышенной функциональности, предназначенным для построения на его основе многофункциональных интеллектуальных систем учёта электроэнергии  (ИСУЭ) с распределённой обработкой и хранением данных.

УСПД является многофункциональным контроллером телемеханики, осуществляющим сбор данных телесигнализации, телеизмерения и выдачу команд телеуправления.

Назначение УСПД – учёт энергоресурсов, измерение времени, синхронизация времени в приборах учёта, а также сбор, накопление, хранение и передача накопленной информации на верхний уровень информационно-измерительных систем.

Область применения УСПД – энергообъекты розничного рынка, учёт энергоресурсов в жилищно-коммунальном хозяйстве.

Ключевые особенности

Устройство сбора и передачи данных обладает функционалом:

  • сбор, накопление и хранение данных с приборов учёта (до 4 096)
  • передача собранной информации по запросу на верхний уровень информационно-измерительных систем
  • контроль и синхронизация текущего времени в приборах учёта
  • имеет встроенный GSM-модем

Встроенные интерфейсы для чтения собранных данных и конфигурирования:

  • проводной интерфейс RS-485;
  • проводной интерфейс RS-232,
  • GSM/GPRS
  • LTE
  •  Ethernet

Заказ продукции

Телефон +7 8652 99 12 10

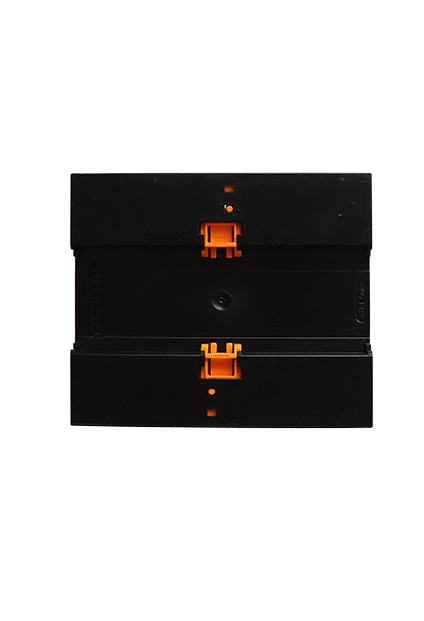

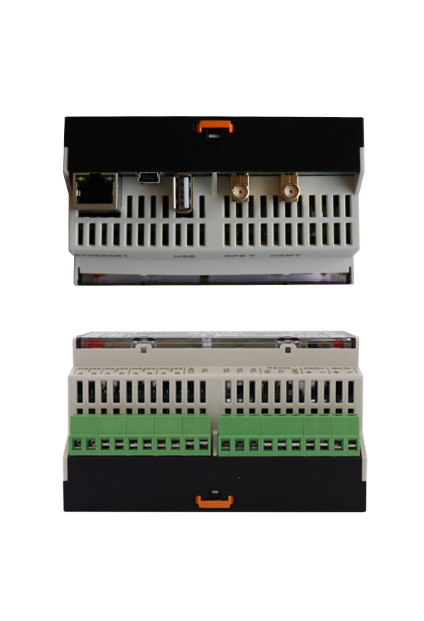

Виды

Документация
Характеристики
Условные обозначения
Габаритные размеры
Разрешительные документы
Сертификат об утверждении и описание типа средства измерений УСПД МИРТ-881 (pdf, 7.61 MB) Декларация соответствия УСПД МИРТ-881 (pdf, 825.18 KB) Свидетельство о государственной регистрации встроенного программного обеспечения МИРТЕК.5001 (pdf, 1.72 MB) Сертификат об утверждении типа средств измерений МИРТ-881 в Беларуси (pdf, 294.99 KB) Сертификат о признании типа средства измерений МИРТ-881 в Казахстане, рус (pdf, 178.84 KB) Сертификат о признании типа средства измерений МИРТ-881 в Казахстане, kz (pdf, 178.84 KB) Сертификат об утверждении типа средств измерений МИРТ-881 в Армении (pdf, 417.47 KB) Сертификат о признании утверждения типа средств измерений МИРТ-881 в Киргизии (pdf, 1.22 MB) Сертификат о признании утвержденного типа средств измерений МИРТ-881 в Таджикистане (pdf, 503.8 KB)

Пределы допускаемой абсолютной погрешности привязки шкалы времени в режиме синхронизации относительно шкалы времени UTC(SU) по протоколу NTP при температуре окружающей среды от 15 до 25 ºС, не более

±0,5

Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки при температуре окружающей среды от 15 до 25 ºС, не более

±3

Напряжение питания, В

от 9 до 30

Максимальная потребляемая мощность, Вт, не более

12

Интерфейсы для чтения собранных данных и конфигурирования

RS485, RS232, LTE, Ethernet

Наличие Глонасс/GPS

да

Скорость передачи данных по каналу RS485, бит/с

9600

Скорость передачи данных по каналу RS232, бит/с

115200

Скорость передачи данных Ethernet, Мбит/с

1000

Максимальное количество опрашиваемых приборов учёта

4096

Минимальный объем энергонезависимой памяти для накопления данных, Гб

16

Возможность синхронизации текущего времени по сети Интернет с серверами точного времени

да

Рабочие условия применения, температура окружающего воздуха, ºС

от - 40 до + 70

МИРТ-881 XXXX XXXXX ХХХХХХХXX -…ХXХXХХХХХ X XXXXXX

Тип УСПД

Тип корпуса

WD2 – для установки на щиток и DIN-рейку, модификация 2
WD3 – для установки на щиток и DIN-рейку, модификация 3
W32 – для установки на щиток, модификация 2
D6 – для установки на DIN-рейку, модификация 6
D6.1 – для установки на DIN-рейку, модификация 6.1
D7 –  для установки на DIN-рейку, модификация 7
D35 – для установки на DIN-рейку, модификация 5
SP1 – для установки на опору ЛЭП, модификация 1
SP31 – для установки на опору ЛЭП, модификация 1

Номинальное напряжение

220 – 220В - переменного тока
3*220 – 3x220/380B - переменного тока
230 – 230В - переменного тока
3*230 – 3x230/400B - переменного тока
24 – 24В - постоянного тока
5 – 5В - постоянного тока

Тип интерфейса (количество зависит от исполнения)

k·G/n* –   радиоинтерфейс GSM/GPRS, где k – количество интерфейсов (от 1 до 9)
k·E –  интерфейс Ethernet, где k – количество интерфейсов (от 1 до 9)
k·RFWF –  радиоинтерфейс Wi-Fi, где k – количество интерфейсов (от 1 до 9)
k·RFLT – радиоинтерфейс LTE, где k – количество интерфейсов (от 1 до 9)
k·USB – интерфейс USB, где k – количество интерфейсов (от 1 до 9)
k·CAN – интерфейс CAN, где k – количество интерфейсов (от 1 до 9)
k·RS232 –  интерфейс RS-232, где k – количество интерфейсов (от 1 до 9)
k·RS485 –  интерфейс RS-485, где k – количество интерфейсов (от 1 до 9)
k·RF433/n* – радиоинтерфейс 433 МГц, где k – количество интерфейсов (от 1 до 9)
k·RF868/n* – радиоинтерфейс 868 МГц, где k – количество интерфейсов (от 1 до 9)
k·RF2400/n* – радиоинтерфейс 2400 МГц, где k – количество интерфейсов (от 1 до 9)
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))

Наличие индикации УСПД

S –  упрощенная индикация (светодиоды)
A – расширенная индикация (светодиоды и ЖК дисплей)
(Нет символа) – индикация отсутствует

Дополнительные функции

H – датчик магнитного поля
I/n – дискретный вход, где n – количество входов (от 1 до 32)
J – изоляция интерфейсов
k·GP/n – GPS/Глонасс модуль, где k – количество интерфейсов
(от 1 до 9), n – номер модификации модуля интерфейса
K – возможность подключения клавиатуры
L – подсветка индикатора
M – возможность подключения монитора
O – оптопорт
Q/n – дискретный выход, где n – количество выходов (от 1 до 32)
SD – SD карта
U – защита целостности корпуса
V/n–электронная пломба, где n может принимать значения:
  1. электронная пломба на корпусе
  2. электронная пломба на крышке зажимов
  3. электронные пломбы на корпусе и крышке зажимов
Y – защита от замены деталей корпуса
Z – резервный источник питания, где n –  номер модификации (от 1 до 9)
F/n - дополнительная функция, где n - количество дополнительных функций (от 1 до 9)
(Нет символа) – индикация отсутствует
