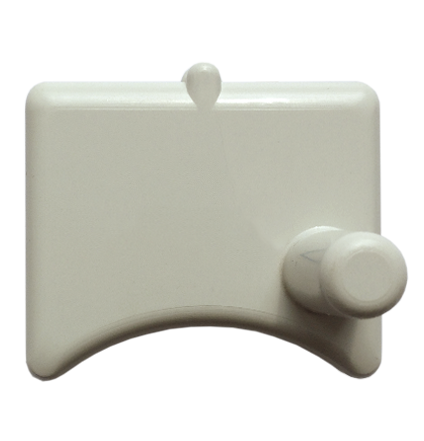

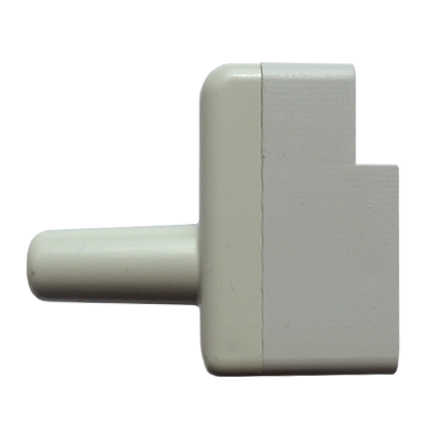

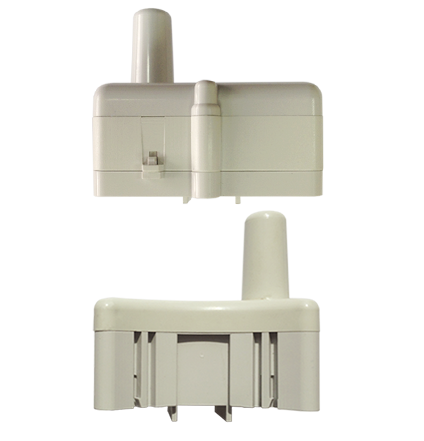

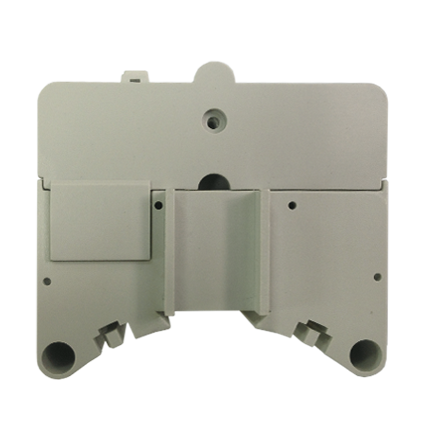

Радиомодуль передачи данных МИРТ-174
Предназначен для измерения количества импульсов и передачи накопленных данных, поступающих от средств учёта.
Размещается в непосредственной близости от первичных счётчиков.
Входит в состав комплекса МИРТ1
Ключевые особенности
Основная функция: автоматическая периодическая передача данных, накопленных первичными средствами учёта, измерение и передача количества импульсов, поступающих от счётчиков.
Передача осуществляется по радиоканалу связи от контролируемого пункта к пункту управления.
В качестве функционального узла содержит радиочастотный модуль для передачи данных, выполняющий функции радиомодема (преобразование цифрового интерфейса в радиосигнал и обратное преобразование).
Модуль использует полосу частот в диапазоне 433 МГц, имеет мощность не более 10 мВт - в связи с чем эксплуатация модуля не требует получения разрешений на использование радиочастот и оформление регистрации радиоэлектронных средств.
Тип интерфейса радиомодуля с аппаратурой контролируемого пункта - импульсный (ТМ).
МИРТ-174 способен обрабатывать счётные импульсы от 1-2 счетчиков, каждый из счётчиков может быть оснащен 1-2 импульсными выходами (герконами).
Поддерживает два типа импульсных выходов: сухой контакт и токовая петля. Автономный источник питания - батарея 3,6 В.
Заказ продукции
Виды
Число измерительных входов (интерфейс ТМ)
2
Класс точности счёта импульсов
0,1
Пределы относительной погрешности измерения количества импульсов при поверке, %
±0,05
Максимальное количество подключаемых счётчиков
2
Климатическое исполнение по ГОСТ 15150 У2.1:
- Температура окружающего воздуха, °С
- Относительная влажность, % не более
- от минус 40° до 70°
- 98 (при 25°С)
Надёжность
- Средний срок службы не менее, лет
- Средняя наработка на отказ, ч
- 6
- 48000
Степень защиты по ГОСТ 14254
IP54
Параметры радиоканала:
- Полоса частот, МГц
- Максимальная мощность, мВТ
- от 433,075 до 434,750
- 10
Датчик вибрации
есть
Датчик магнитного воздействия
есть
Батарея автономного питания, 3,6 В
есть
Тип подключаемых счётчиков
Счётчики воды, газа, теплоэнергии
