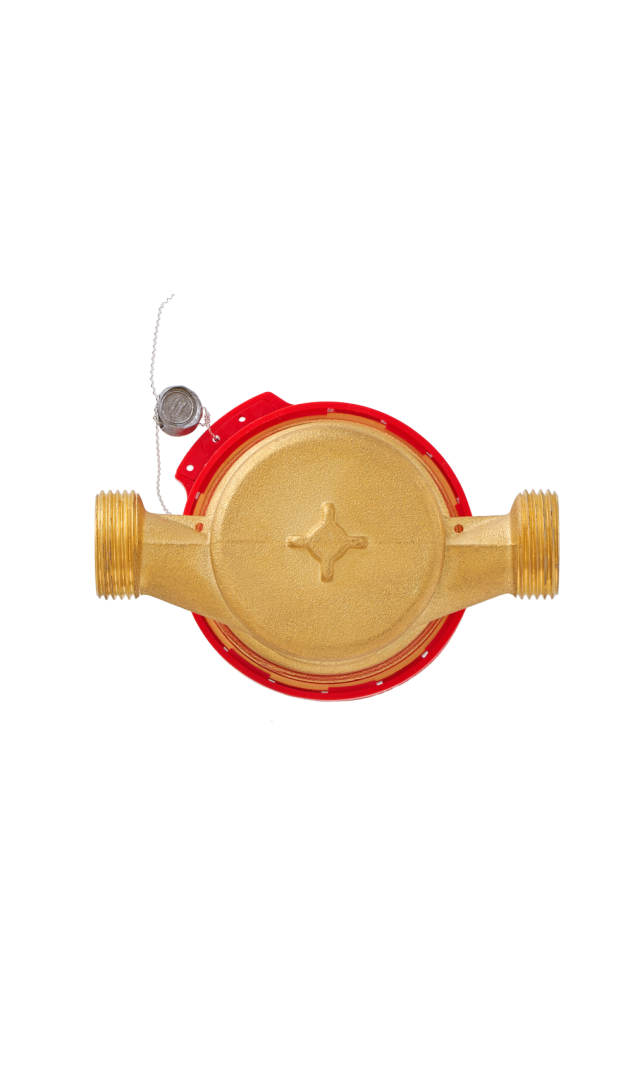

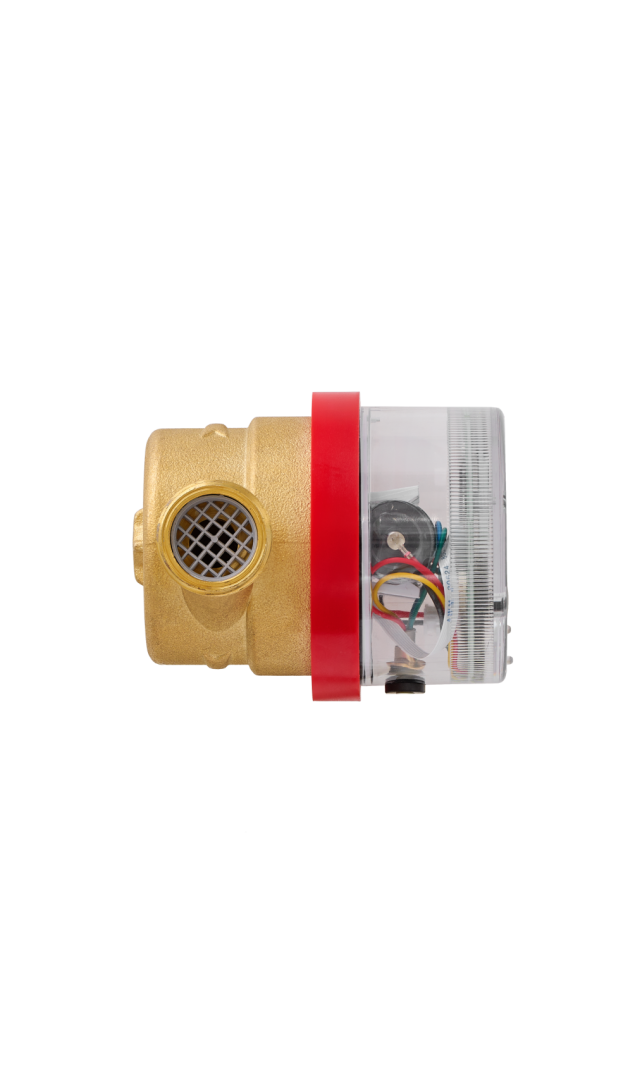

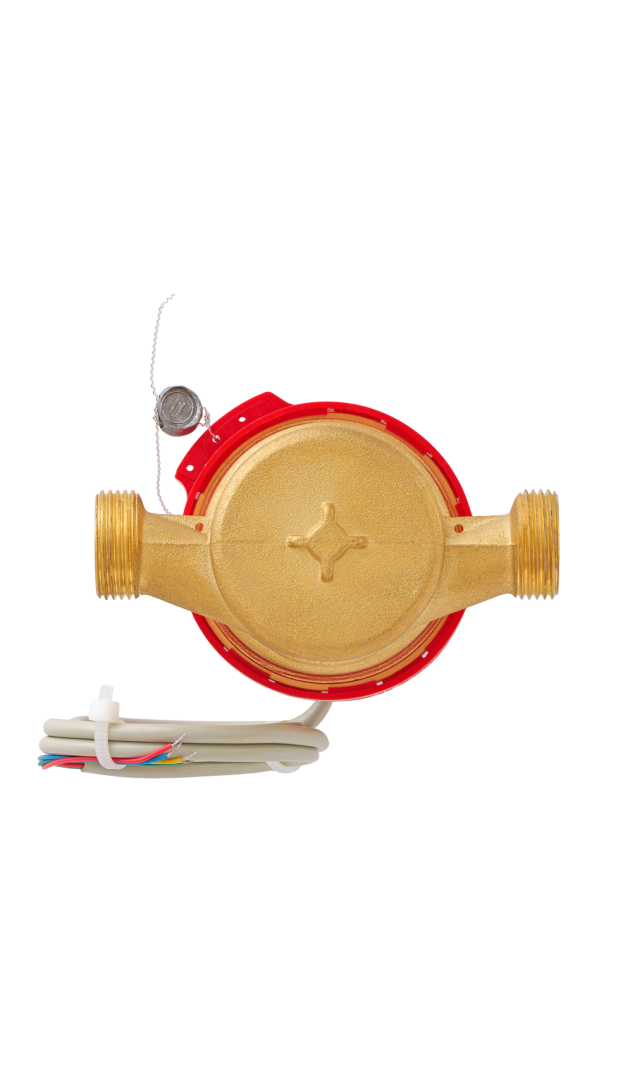

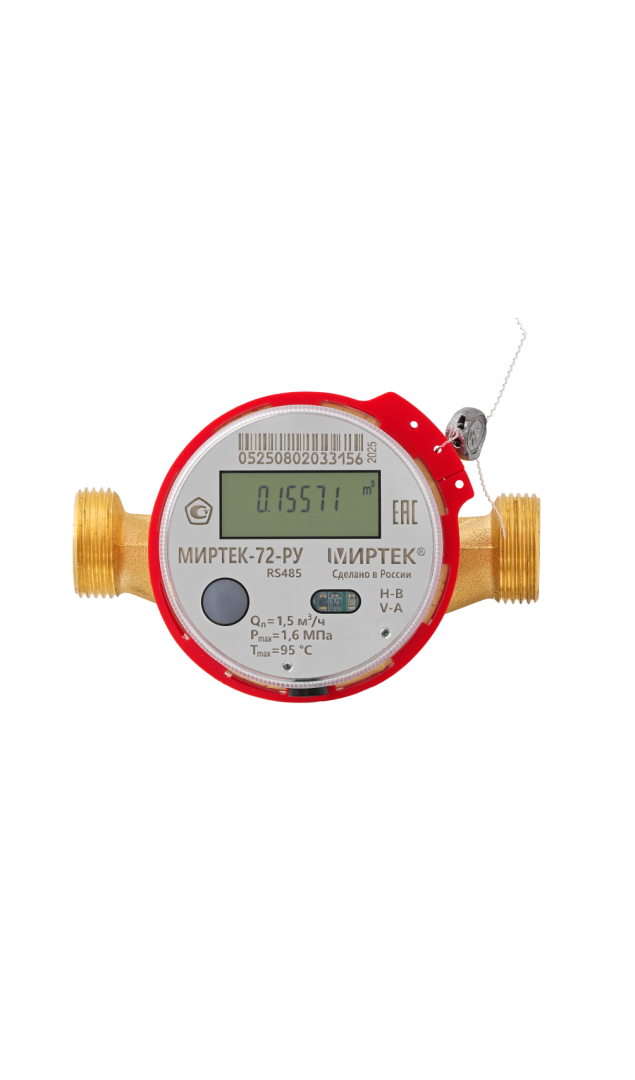

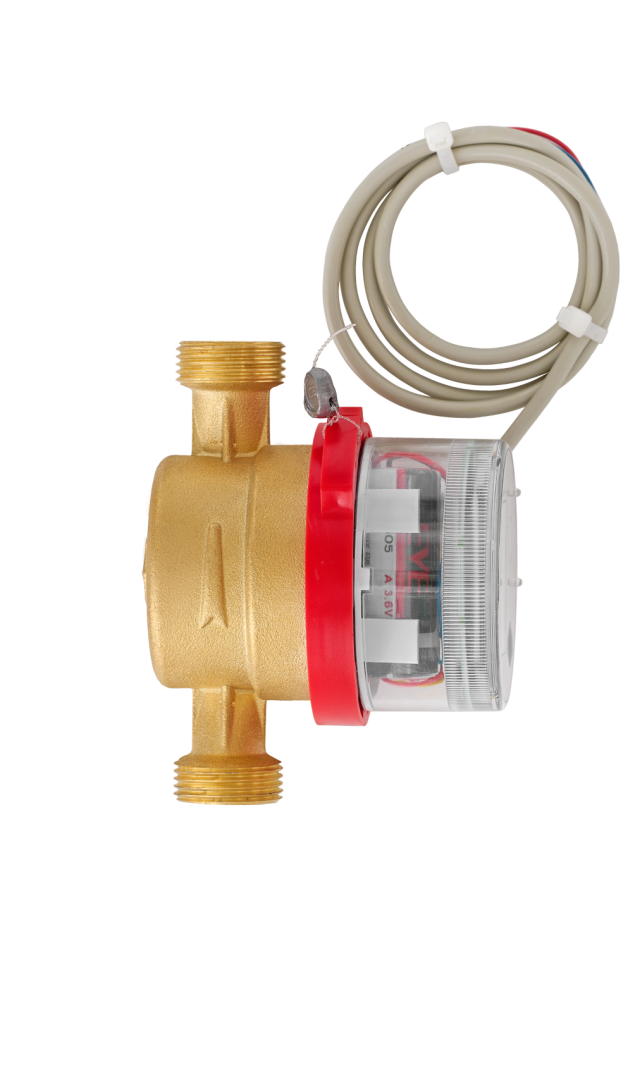

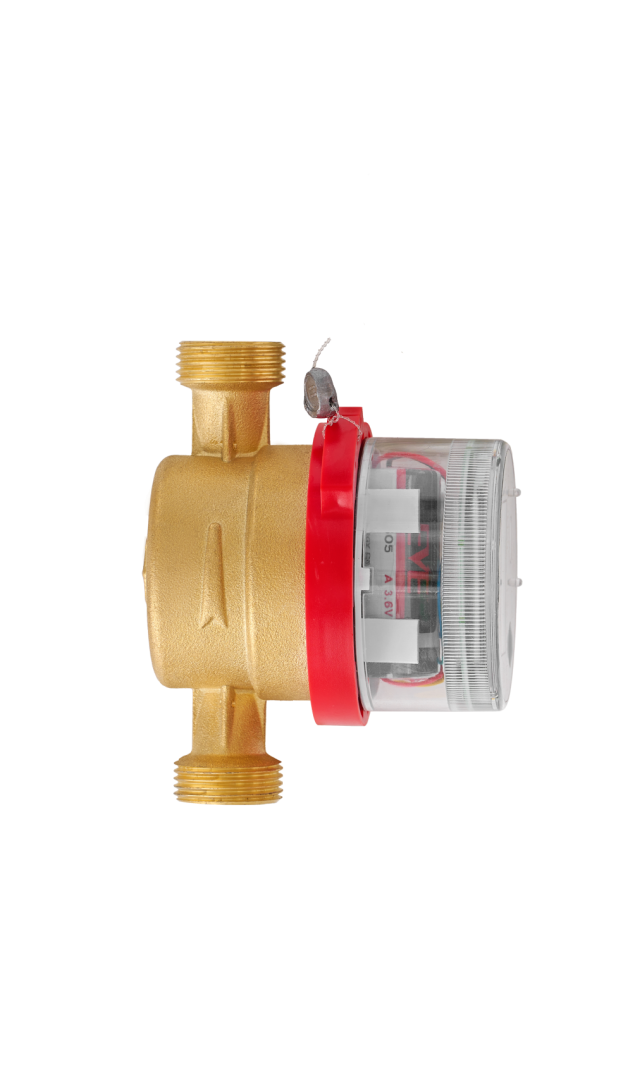

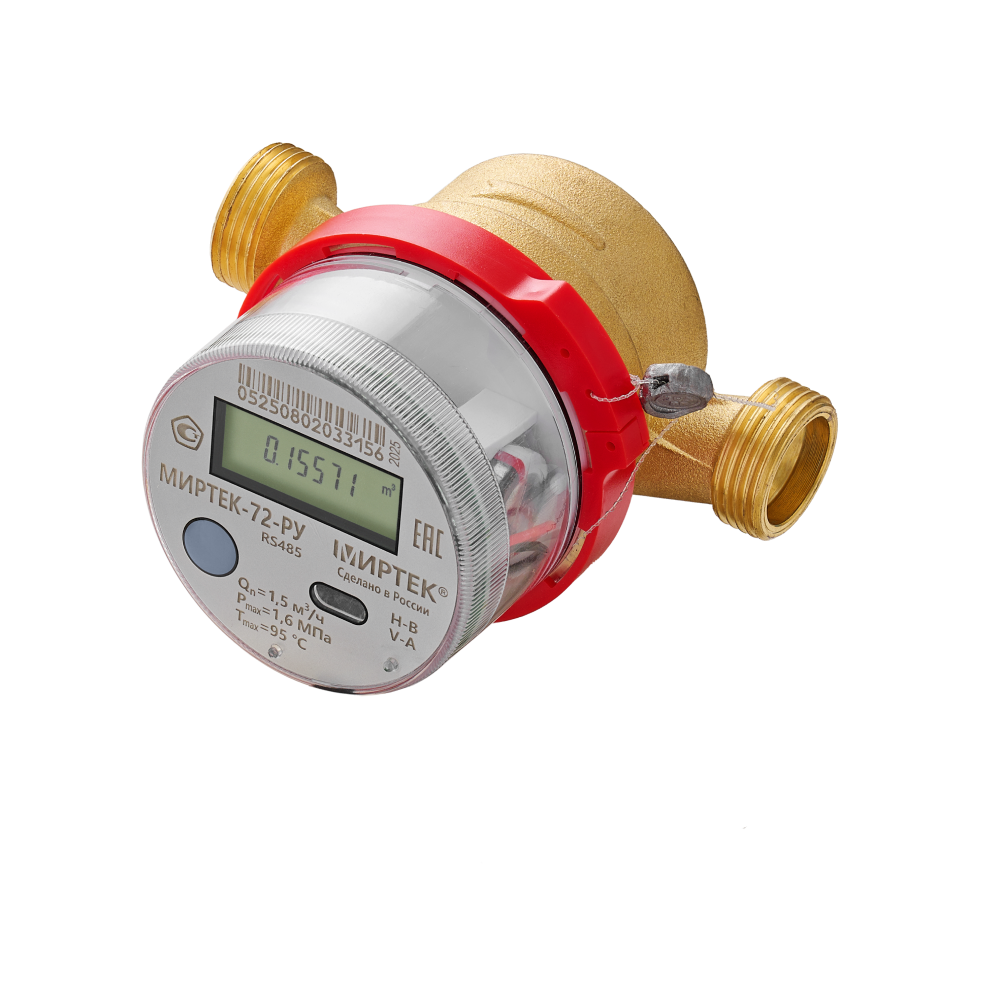

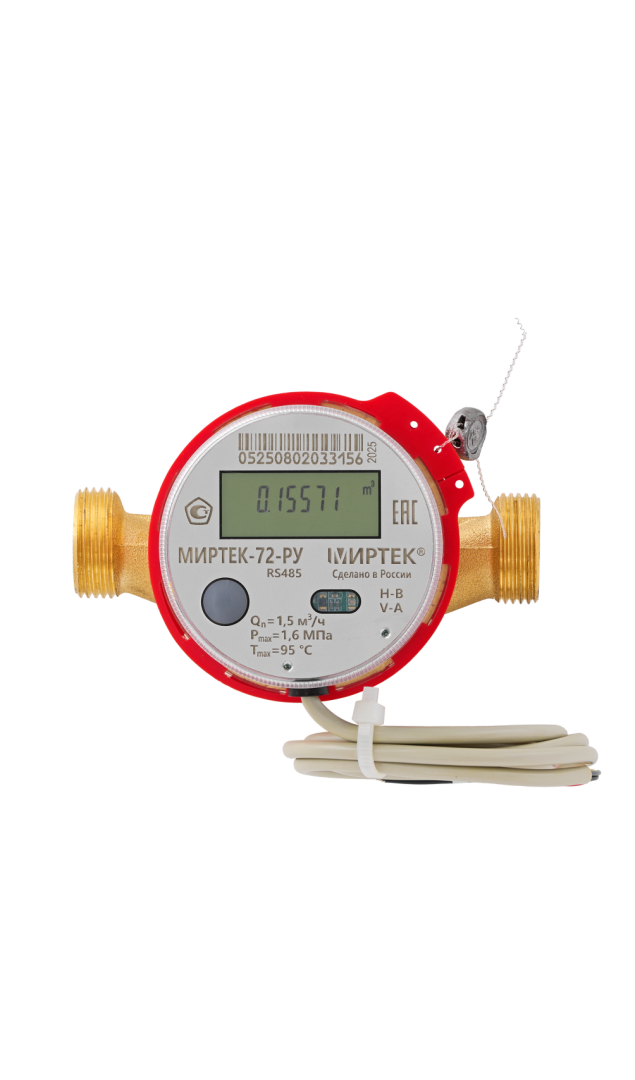

МИРТЕК-72-РУ

Счётчики холодной и горячей воды крыльчатые.

Предназначены для измерений объёма питьевой воды и воды в системах горячего водоснабжения. Может применяться как индивидуальный прибор учёта в многоквартирных домах.

Счётчики оснащены цифровым интерфейсом и могут быть использованы для организации автоматизированных систем учёта.

Ключевые особенности

Монтажные размеры приборов:

DN15 80 мм
DN15 110 мм
DN15 130 мм

Метрологические классы B и С

Интерфейсы связи:

RS-485

Универсальный температурный диапазон

Межповерочный интервал 6 лет

Электронный дисплей, упрощающий считывание показаний

Защита от воздействия магнитом

Заказ продукции

Телефон +7 8652 99 12 10

E-mail infotd@mirtekgroup.ru

Телеграм-канал

Виды

Документация

Характеристики

Условные обозначения

Исполнения

Разрешительные документы

Описание типа средства измерений прибора учёта воды МИРТЕК-72-РУ (pdf, 204.03 KB) Декларация соответствия прибора учёта воды МИРТЕК-72-РУ (pdf, 711.93 KB)

Руководства

Руководство по эксплуатации прибора учёта воды МИРТЕК-72-РУ (pdf, 787.77 KB)

МИРТЕК-72-РУ-15-X-ХХХХХХХХX-Х-ХХ-хх-ХХхх

DN15

Номинальный расход воды Q_n, м³/ч

1,5

Наименьший расход воды Q_min, м³/ч (класс A по ГОСТ Р 50193.1-92)

0,06

Наименьший расход воды Q_min, м³/ч (класс B по ГОСТ Р 50193.1-92)

0,03

Наименьший расход воды Q_min, м³/ч (класс C по ГОСТ Р 50193.1-92)

0,015

Переходный расход воды Q_t, м³/ч (класс A по ГОСТ Р 50193.1-92)

0,15

Переходный расход воды Q_t, м³/ч (класс B по ГОСТ Р 50193.1-92)

0,12

Переходный расход воды Q_t, м³/ч (класс C по ГОСТ Р 50193.1-92)

0,0225

Наибольший расход воды Q_max, м³/ч

Порог чувствительности, м³/ч, не более (класс A по ГОСТ Р 50193.1-92)

0,03

Порог чувствительности, м³/ч, не более (класс B по ГОСТ Р 50193.1-92)

0,015

Порог чувствительности, м³/ч, не более (класс C по ГОСТ Р 50193.1-92)

0,0075

Габаритные размеры (длина, ширина, высота, исполнение 80 мм), мм

80 x 87 x 89

Габаритные размеры (длина, ширина, высота, исполнение 110 мм), мм

110 x 87 x 89

Масса, кг, не более

0,5

МИРТЕК-72-РУ-20-X-ХХХХХХХХX-Х-ХХ-хх-ХХхх

DN20

Номинальный расход воды Q_n, м³/ч

2,5

Наименьший расход воды Q_min, м³/ч (класс A по ГОСТ Р 50193.1-92)

0,1

Наименьший расход воды Q_min, м³/ч (класс B по ГОСТ Р 50193.1-92)

0,05

Наименьший расход воды Q_min, м³/ч (класс C по ГОСТ Р 50193.1-92)

0,025

Переходный расход воды Q_t, м³/ч (класс A по ГОСТ Р 50193.1-92)

0,25

Переходный расход воды Q_t, м³/ч (класс B по ГОСТ Р 50193.1-92)

0,2

Переходный расход воды Q_t, м³/ч (класс C по ГОСТ Р 50193.1-92)

0,0375

Наибольший расход воды Q_max, м³/ч

Порог чувствительности, м³/ч, не более (класс A по ГОСТ Р 50193.1-92)

0,05

Порог чувствительности, м³/ч, не более (класс B по ГОСТ Р 50193.1-92)

0,025

Порог чувствительности, м³/ч, не более (класс C по ГОСТ Р 50193.1-92)

0,0125

Габаритные размеры (длина, ширина, высота, исполнение 130 мм), мм

110 x 87 x 91

Масса, кг, не более

0,6

Общие характеристики

Диапазон температур измеряемой среды, °С

от +5 до +95

Межповерочный интервал, лет

Средний срок службы, лет

Средняя наработка на отказ, ч

110000

МИРТЕК-72-РУ XХ Х XХХХХХХХХ X ХХ ХХ ХХХХ

Тип счётчика

МИРТЕК-72-РУ

Номинальный диаметр (DN)

15 - DN15

20 - DN20

Метрологический класс

B – класс B по ГОСТ Р 50193.1-92

C – класс C по ГОСТ Р 50193.1-92

Интерфейс связи

RS485 – интерфейс RS-485

RF868/2 – интерфейс LoRaWAN

G/8 – интерфейс NB-IoT

Дополнительные функции

O – оптический порт

Признак температурного диапазона измеряемой воды

ВГ – универсальное исполнение (холодная и горячая вода)

Модификация электронной части

D1 – базовая модификация

Монтажная длина

080x – 80 мм

110x – 110 мм

130x – 130 мм

Наличие монтажных частей в комплекте поставки

xxx0 – отсутствуют

xxx1 – входят в комплект поставки

xxx2 – в комплект поставки входит штуцер с обратным клапаном

DN15, интерфейс RS-485

МИРТЕК-72-РУ-15-B-RS485-O-ВГ-D1-0800	L = 80мм, класс B, без комплекта монтажных частей
МИРТЕК-72-РУ-15-B-RS485-O-ВГ-D1-0801	L = 80мм, класс B, с комплектом монтажных частей
МИРТЕК-72-РУ-15-B-RS485-O-ВГ-D1-0802	L = 80мм, класс B, с комплектом монтажных частей с обратным клапаном
МИРТЕК-72-РУ-15-B-RS485-O-ВГ-D1-1100	L = 110мм, класс B, без комплекта монтажных частей
МИРТЕК-72-РУ-15-B-RS485-O-ВГ-D1-1101	L = 110мм, класс B, с комплектом монтажных частей
МИРТЕК-72-РУ-15-B-RS485-O-ВГ-D1-1102	L = 110мм, класс B, с комплектом монтажных частей с обратным клапаном

DN20, интерфейс RS-485

МИРТЕК-72-РУ-20-B-RS485-O-ВГ-D1-1300	L = 130мм, класс B, без комплекта монтажных частей
МИРТЕК-72-РУ-20-B-RS485-O-ВГ-D1-1301	L = 130мм, класс B, с комплектом монтажных частей
МИРТЕК-72-РУ-20-B-RS485-O-ВГ-D1-1302	L = 130мм, класс B, с комплектом монтажных частей с обратным клапаном

DN15, интерфейс LoRaWAN

МИРТЕК-72-РУ-15-B-RF868/2-O-ВГ-D1-0800	L = 80мм, класс B, без комплекта монтажных частей
МИРТЕК-72-РУ-15-B-RF868/2-O-ВГ-D1-0801	L = 80мм, класс B, с комплектом монтажных частей
МИРТЕК-72-РУ-15-B-RF868/2-O-ВГ-D1-0802	L = 80мм, класс B, с комплектом монтажных частей с обратным клапаном
МИРТЕК-72-РУ-15-B-RF868/2-O-ВГ-D1-1100	L = 110мм, класс B, без комплекта монтажных частей
МИРТЕК-72-РУ-15-B-RF868/2-O-ВГ-D1-1101	L = 110мм, класс B, с комплектом монтажных частей
МИРТЕК-72-РУ-15-B-RF868/2-O-ВГ-D1-1102	L = 110мм, класс B, с комплектом монтажных частей с обратным клапаном

DN20, интерфейс LoRaWAN

МИРТЕК-72-РУ-20-B-RF868/2-O-ВГ-D1-1300	L = 130мм, класс B, без комплекта монтажных частей
МИРТЕК-72-РУ-20-B-RF868/2-O-ВГ-D1-1301	L = 130мм, класс B, с комплектом монтажных частей
МИРТЕК-72-РУ-20-B-RF868/2-O-ВГ-D1-1302	L = 130мм, класс B, с комплектом монтажных частей с обратным клапаном
