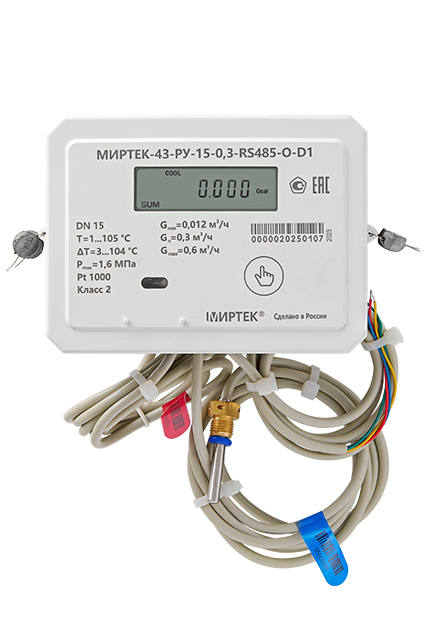

МИРТЕК-43-РУ

Прибор предназначен для измерения количества тепловой энергии и параметров (объёма, массы, объёмного и массового расходов, температуры и разности температур, избыточного давления) теплоносителя в закрытых водяных системах теплоснабжения.

Счётчики оснащены цифровым интерфейсом и могут быть использованы для организации автоматизированных систем учёта.

Ключевые особенности

Монтажные размеры приборов:

DN15: 110 мм
DN20: 130 мм

Номинальный расход: 0,6 м³/ч, 2,5 м³/ч, 5 м³/ч

Прецизионный ультразвуковой метод измерения объёма теплоносителя

Устойчивость к воздействию внешним магнитным полем

Заводская пломбировка от несанкционированного доступа

Удобный электронный дисплей упрощает снятие показаний

Интерфейсы связи:

RS-485
LoRaWAN

Подключение к системам коммерческого учёта по телеметрии

Простая навигация одной кнопкой по меню и архивам

Полная картина теплопотребления: отображается накопленное значение тепловой энергии, накопленный объём, расход, температура теплоносителя в подающем и обратном трубопроводе, текущая дата и время, суммарное время работы, версия внутреннего ПО и др.

Диапазон измерений температуры: от 1 °C до 105 °C

Диапазон измерений разности температур: от 3 °C до 104 °C

Установка на подающую или обратную линию трубопровода

Вертикальный или горизонтальный монтаж без потери точности

Встроенная самодиагностика с журналом ошибок

Специализированные режимы для поверки и обслуживания

Заказ продукции

Телефон +7 8652 99 12 10

E-mail infotd@mirtekgroup.ru

Телеграм-канал

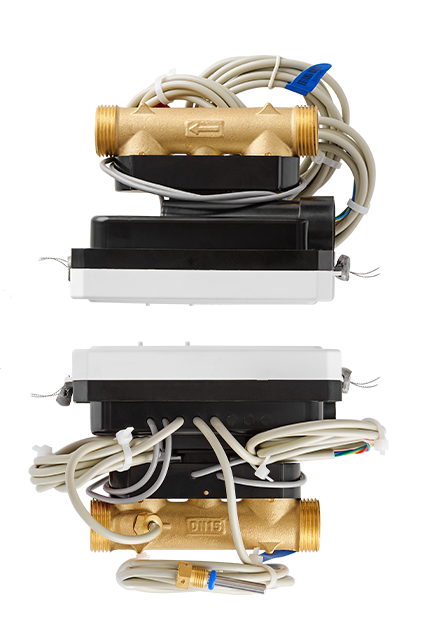

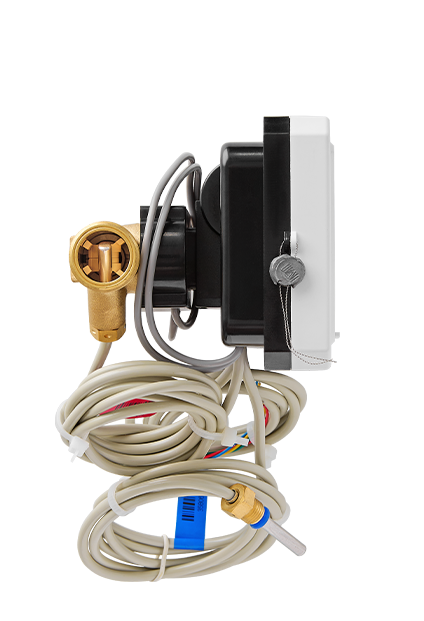

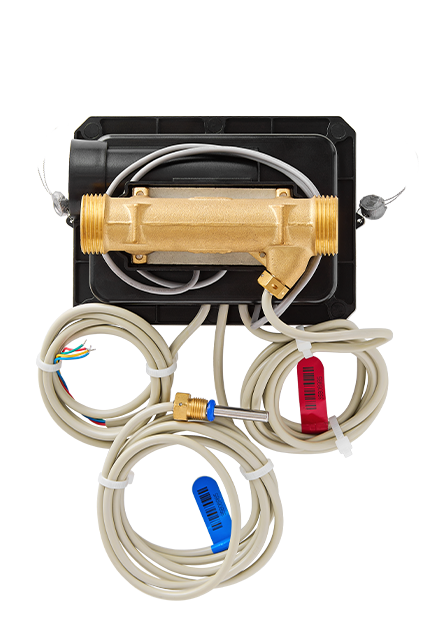

Виды

Документация

Характеристики

Условные обозначения

Исполнения

Разрешительные документы

Описание типа МИРТЕК-43-РУ (pdf, 229.23 KB) Декларация соответствия МИРТЕК-43-РУ (pdf, 746.97 KB)

Руководства

Руководство по эксплуатации МИРТЕК-43-РУ (pdf, 1008.15 KB)

DN 15, G_n 0,6

Диаметр номинальный (DN)

Номинальный объемный расход жидкости G_n, м³/ч

0,6

Наименьший объемный расход жидкости G_min, м³/ч

0,012

Наибольший объемный расход жидкости G_max, м³/ч

1,2

Порог чувствительности, м³/ч, не более

0,004

Габаритные размеры, мм, не более:

длина
ширина
высота

Масса, кг, не более

0,8

DN 15, G_n 1,5

Диаметр номинальный (DN)

Номинальный объемный расход жидкости G_n, м³/ч

1,5

Наименьший объемный расход жидкости G_min, м³/ч

0,015

Наибольший объемный расход жидкости G_max, м³/ч

Порог чувствительности, м³/ч, не более

0,004

Габаритные размеры, мм, не более:

длина
ширина
высота

Масса, кг, не более

0,8

DN 20, G_n 2,5

Диаметр номинальный (DN)

Номинальный объемный расход жидкости G_n, м³/ч

2,5

Наименьший объемный расход жидкости G_min, м³/ч

0,025

Наибольший объемный расход жидкости G_max, м³/ч

Порог чувствительности, м³/ч, не более

0,008

Габаритные размеры, мм, не более:

длина
ширина
высота

Масса, кг, не более

0,9

Общие характеристики

Диапазон измерений температуры теплоносителя, °C

от 1 до 105

Пределы допускаемой относительной погрешности теплосчётчика при измерениях объёма жидкости в потоке и объёмного расхода жидкости, %

±(2+0,02·Gmax/G), но не более ±4

Диапазон измерений разности температур теплоносителя, °C

от 3 до 104

Пределы допускаемой абсолютной погрешности теплосчетчика при измерениях температуры теплоносителя, °C

±(0,6+0,004·| t |)

Средний срок службы, лет

Средняя наработка на отказ, ч

120000

МИРТЕК-43-РУ XХ XX ХХХХХХХХ Х ХХ ХХ

Тип теплосчётчика

Диаметр номинальный (DN)

15 – 15 мм

20 – 20 мм

Номинальный расход теплоносителя

0,6 – 0,6 м³/ч

1,5 – 1,5 м³/ч

2,5 – 2,5 м³/ч

Интерфейс связи

RS485 – интерфейс RS-485

RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса

RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса

RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса

G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса

RFWF/n – радиоинтерфейс WiFi, где n – номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n – радиоинтерфейс LTE, где n – номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) – интерфейс отсутствует

Дополнительные функции

H – датчик магнитного поля

In – дискретный вход, где n – количество входов

O – оптический порт

Qn – дискретный выход, где n – количество выходов

T – импульсный выход

V – электронная пломба

(Нет символа) – дополнительные функции отсутствуют

Модификация электронной части

D1 – модификация 1

Номер исполнения счётчика

n – число, обозначающее номер исполнения счётчика (для исполнения 1 номер допускается не указывать).

Интерфейс RS-485

МИРТЕК-43-РУ-15-0,6-RS485-O-D1-1101	Номинальный расход теплоносителя Gn (Qn) = 0,6 м3/ч, DN15, L = 110мм
МИРТЕК-43-РУ-15-1,5-RS485-O-D1-1101	Номинальный расход теплоносителя Gn (Qn) = 1,5 м3/ч, DN15, L = 110мм
МИРТЕК-43-РУ-20-2,5-RS485-O-D1-1301	Номинальный расход теплоносителя Gn (Qn) = 2,5 м3/ч, DN20, L = 130мм

Интерфейс LoRaWAN

МИРТЕК-43-РУ-15-0,6-RF868/2-O-D1-1101	Номинальный расход теплоносителя Gn (Qn) = 0,6 м3/ч, DN15, L = 110мм
МИРТЕК-43-РУ-15-1,5-RF868/2-O-D1-1101	Номинальный расход теплоносителя Gn (Qn) = 1,5 м3/ч, DN15, L = 110мм
МИРТЕК-43-РУ-20-2,5-RF868/2-O-D1-1301	Номинальный расход теплоносителя Gn (Qn) = 2,5 м3/ч, DN20, L = 130мм
