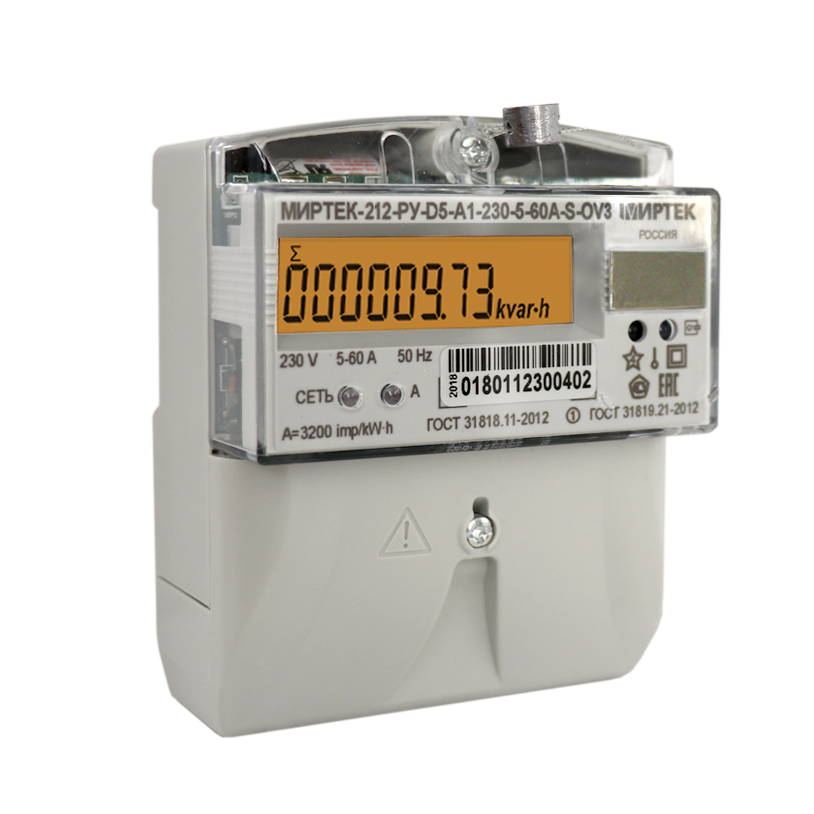

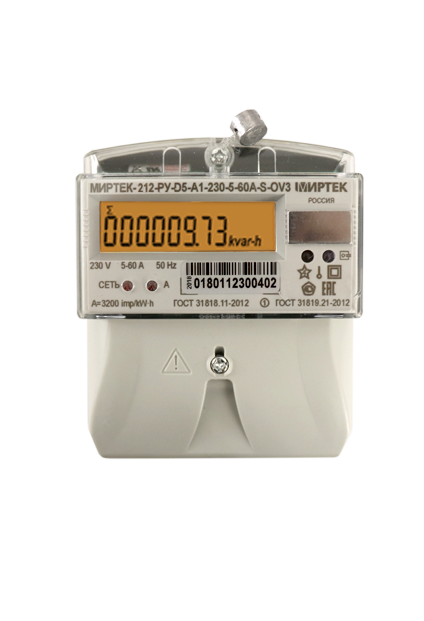

МИРТЕК-212-РУ-D5
Счётчик применяется для измерения активной и реактивной электроэнергии в однофазных сетях. Применяется в бытовом и мелкомоторном секторе. Счетчик имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации.

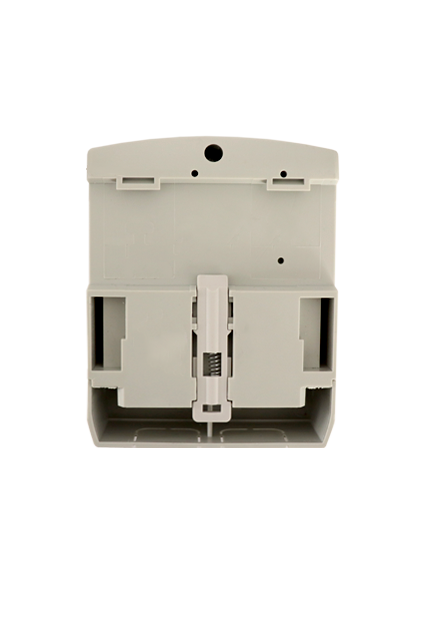

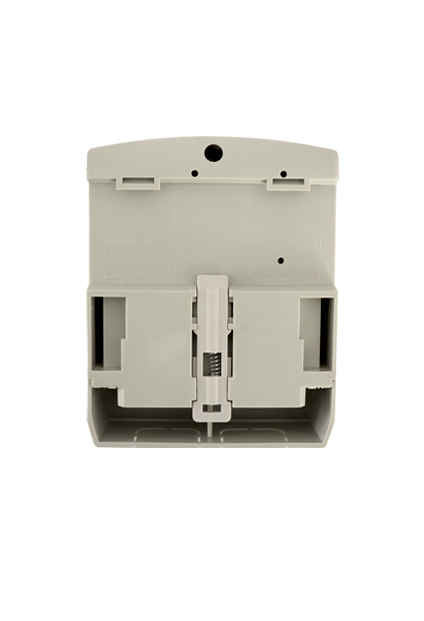

Устанавливается на DIN-рейку.
Ключевые особенности
Основной интерфейс связи (дополнительный отсутствует):
- оптопорт по ГОСТ IEC 61107-2011
- проводной интерфейс RS-485
Учёт количества электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца.
Расширенный диапазон измерения напряжения от 0,55 до 1,3 Uном (опционально).
Электронные пломбы на корпусе и крышке зажимов.
Встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика
Аппаратная блокировка встроенного реле управления нагрузкой.
Гибкая настройка тарифного расписания.
Возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев).
Настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
Журналы событий: количество записей в каждом журнале — 500 событий.
Заказ продукции
Виды
Класс точности по ГОСТ 31819.21-2012
1
Номинальное напряжение
220 В или 230 В
Диапазон напряжений питания
от 0,75 Uном до 1,2 Uном
Частота измерительной сети
(50±7,5) Гц
Базовый (номинальный) ток
5 А
Максимальная сила тока
50 А, 60 А, 80 А
Диапазон значений постоянной счётчика по активной электрической энергии
от 800 до 10000 имп/(кВт·ч)
Стартовый ток
12,5 мА
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает
10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает
0,3 В·А
Диапазон рабочих температур
от -40 до +70 °С
Межповерочный интервал
16 лет
Срок службы счётчика, не менее
30 лет
Средняя наработка на отказ, не менее
220000 ч
Тип счётчика
Тип корпуса
D5 – для установки на DIN-рейку, модификация 5
Класс точности
Номинальное напряжение
Базовый ток
Максимальный ток
Количество и тип измерительных элементов
Первый интерфейс
RS485 – интерфейс RS-485
Второй интерфейс
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
Дополнительные функции
- электронная пломба на корпусе
- электронная пломба на крышке зажимов
- электронные пломбы на корпусе и крышке зажимов
Количество направлений учёта электроэнергии
