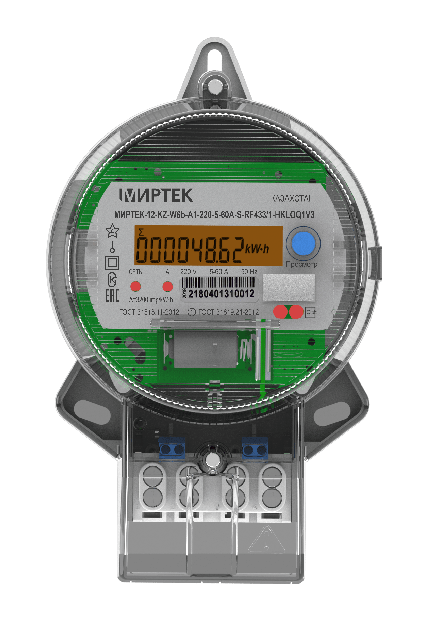

МИРТЕК-12-KZ-W6b
Счётчик электроэнергии однофазный многофункциональный.
Прибор рекомендован для установки в жилых и общественных зданиях, на малых предприятиях и предприятиях сферы обслуживания. Монтируется в учётно-распределительный щиток.
Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.
Позволяет организовать многотарифный учёт с передачей накопленной информации через сменные модули связи удалённого доступа.
Подходит для замены индукционного счётчика.
Ключевые особенности
Основные и дополнительные интерфейсы связи:
- оптопорт по ГОСТ IEC 61107-2011
- радиоинтерфейс 433 МГц
- радиоинтерфейс GSM/GPRS с передачей данных стандартов GSM/GPRS, 3G, 4G/LTE (работа с двумя SIM-картами, возможность подключения внешней антенны)
- комбинированный GSM-модуль с поддержкой GPRS и NB-IoT (работа с двумя SIM-картами, возможность подключения внешней антенны)
- учёт количества электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца;
- прозрачная крышка зажимов;
- электронные пломбы на корпусе и крышке зажимов;
- жидкокристаллический дисплей для просмотра измеряемой информации;
- встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика;
- аппаратная блокировка встроенного реле управления нагрузкой (для счётчиков непосредственного включения);
- широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);
- возможность перехода на летнее / зимнее время (отключена по умолчанию);
- возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев);
- настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут;
- журналы событий: количество записей в каждом журнале — 500 событий.
Заказ продукции
Виды
Класс точности по ГОСТ 31819.21-2012
1
Номинальное напряжение
220 В или 230 В
Диапазон напряжений питания
от 0,75 Uном до 1,2 Uном
Частота измерительной сети
(50±7,5) Гц
Базовый (номинальный) ток
5 А
Максимальная сила тока
60 А или 80 А
Диапазон значений постоянной счётчика по активной электрической энергии
от 800 до 3200 имп/(кВт·ч)
Стартовый ток
• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А
• 5 мА для счётчиков непосредственного включения с базовым током 10 А
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает
10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает
0,3 В·А
Диапазон рабочих температур
от -40 до +70 °С
Межповерочный интервал
16 лет
Срок службы счётчика, не менее
30 лет
Средняя наработка на отказ, не менее
220000 ч
Тип счётчика
Тип корпуса
W6b – для установки на щиток, модификация 6b
Класс точности
A1 – класс точности 1 по ГОСТ 31819.21-2012
Номинальное напряжение
Базовый ток
Максимальный ток
Количество и тип измерительных элементов
Первый интерфейс
RF433/n* – радиоинтерфейс 433 МГц
(*n – номер модификации модуля интерфейса (от 1 до 9))
Второй интерфейс
Поддерживаемые протоколы передачи данных
(Нет символа) – протокол «МИРТЕК»
Дополнительные функции
- электронная пломба на корпусе
- электронная пломба на крышке зажимов
- электронные пломбы на корпусе и крышке зажимов
Количество направлений учёта электроэнергии
