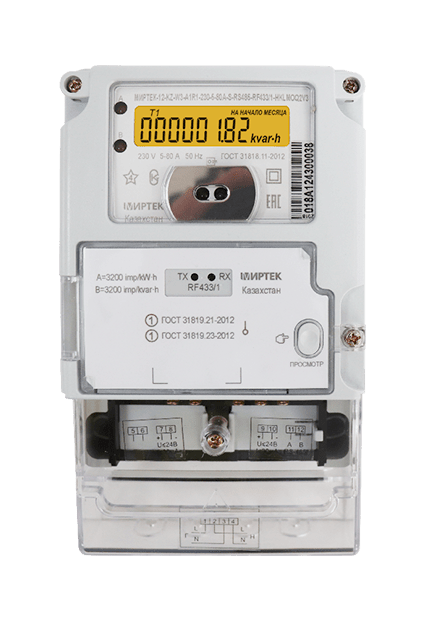

МИРТЕК-12-KZ-W3
Счётчик электроэнергии однофазный многофункциональный.
Прибор рекомендован для установки потребителям электроэнергии, имеющим невысокую установленную мощность. Монтируется в учётно-распределительный щиток.
Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.
Позволяет организовать многотарифный учёт с передачей накопленной информации.
Может применяться как автономно, так и в составе ИСУЭ и технического учёта электроэнергии, диспетчерского управления (АСДУ).
Ключевые особенности
Основные и дополнительные интерфейсы связи:
- оптопорт
- проводной интерфейс RS-485
- проводной интерфейс CAN
- проводной интерфейс Ethernet
- радиоинтерфейс 433 МГц
- радиоинтерфейс 868 МГц
- радиоинтерфейс 2400 МГц
- радиоинтерфейс WiFi
- радиоинтерфейс GSM/GPRS с передачей данных стандартов GPRS, 3G, 4G/LTE (работа с двумя SIM-картами, возможность подключения внешней антенны)
- комбинированный GSM-модуль с поддержкой GPRS и NB-IoT (работа с двумя SIM-картами, возможность подключения внешней антенны)
- учёт количества электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца;
- прозрачная крышка зажимов;
- электронные пломбы на корпусе и крышке зажимов;
- жидкокристаллический дисплей для просмотра измеряемой информации;
- встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика;
- аппаратная блокировка встроенного реле управления нагрузкой (для счетчиков непосредственного включения);
- широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);
- возможность перехода на летнее / зимнее время (отключена по умолчанию);
- возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев);
- настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 15, 20, 30, 60 минут;
- журналы событий: количество записей в каждом журнале — 500 событий.
Заказ продукции
Виды
Класс точности по ГОСТ 31819.22-2012
1
Класс точности по ГОСТ 31819.21-2012
1
Номинальное напряжение
220 В или 230 В
Диапазон напряжений питания
от 0,75 Uном до 1,2 Uном
Частота измерительной сети
(50±7,5) Гц
Базовый (номинальный) ток
5 А или 10 А
Максимальная сила тока
60 А, 80 А или 100 А
Диапазон значений постоянной счётчика по активной электрической энергии
от 800 до 3200 имп/(кВт·ч)
Стартовый ток
• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А
• 25 мА для счётчиков непосредственного включения с базовым током 10 А
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает
10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает
0,3 В·А
Диапазон рабочих температур
от -40 до +70 °С
Межповерочный интервал
16 лет
Срок службы счётчика, не менее
30 лет
Средняя наработка на отказ, не менее
220000 ч
Тип счётчика
Тип корпуса
W3 – для установки на щиток, модификация 3
Класс точности
Номинальное напряжение
Базовый ток
Максимальный ток
Количество и тип измерительных элементов
Первый интерфейс
RS485 – интерфейс RS-485
Второй интерфейс
Поддерживаемые протоколы передачи данных
Дополнительные функции
- электронная пломба на корпусе
- электронная пломба на крышке зажимов
- электронные пломбы на корпусе и крышке зажимов
Количество направлений учёта электроэнергии
