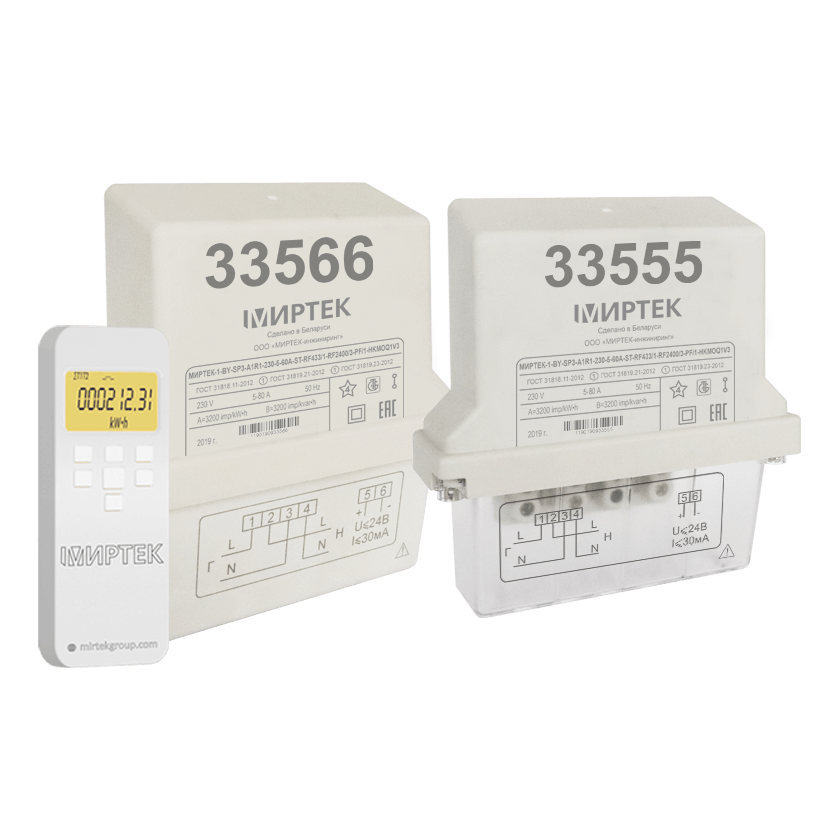

МИРТЕК-1-BY-SP3

Счётчик электроэнергии однофазный многофункциональный.

Прибор рекомендован для установки потребителям электроэнергии, имеющим невысокую установленную мощность. Монтируется на опору ЛЭП.

Измеряет активную и реактивную (или только активную) электроэнергию прямого и обратного (или только прямого) направления.

Позволяет организовать многотарифный учёт с передачей накопленной информации по беспроводным каналам связи.

Ключевые особенности

Основные и дополнительные интерфейсы связи:

  • оптопорт
  • радиоинтерфейс 433 МГц
  • радиоинтерфейс 2400 МГц
  • комбинированный GSM-модуль с поддержкой GPRS и NB-IoT (работа с двумя SIM-картами, возможность подключения внешней антенны)
  • учёт количества электроэнергии нарастающим итогом суммарно и раздельно: независимо от тарифного расписания и по действующим тарифам на начало суток / месяца
  • прозрачная крышка зажимов;
  • электронные пломбы на корпусе и крышке зажимов;
  • замена батарейки без нарушения целостности пломбы госповерителя;
  • встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счётчика;
  • аппаратная блокировка встроенного реле управления нагрузкой (для счётчиков непосредственного включения);
  • параметры прибора и сети выводятся на дисплей модуля отображения информации МИРТ-830 (идёт в комплекте);
  • широкие возможности для установки тарифных расписаний (включая рабочие / выходные / праздничные / перенесённые дни);
  • возможность перехода на летнее / зимнее время (отключена по умолчанию);
  • возможность хранить показания на начало суток (за 128 суток), на начало месяца (за 36 месяцев);
  • настраиваемый профиль нагрузки: кроме 30-минутного, возможна установка интервала усреднения — 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут;
  • наличие датчика, фиксирующего воздействие постоянных и переменных магнитных полей;
  • журналы событий: количество записей в каждом журнале — 500 событий.

Заказ продукции

Виды

Документация
Характеристики
Условные обозначения
Габаритные размеры

Класс точности по ГОСТ 31819.21-2012

1

Класс точности по ГОСТ 31819.22-2012

1

Номинальное напряжение

220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый (номинальный) ток

5 А

Максимальная сила тока

60 А, 80 А или 100 А

Диапазон значений постоянной счётчика по реактивной электрической энергии

от 800 до 3200 имп/(кВт·ч)

Стартовый ток

12,5 мА

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, наминальной частоте, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Межповерочный интервал

8 лет

Срок службы счётчика, не менее

30 лет

Средняя наработка на отказ, не менее

220000 ч

МИРТЕК-1-BY SP3 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

Тип счётчика

Тип корпуса

SP3 – для установки на опору ЛЭП, модификация 3

Класс точности

A1 – класс точности 1 по ГОСТ 31819.21-2012
A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012

Номинальное напряжение

220 – 220 В
230 – 230 В

Базовый ток

5 – 5 А

Максимальный ток

60 – 60 А
80 – 80 А
100 – 100 А

Количество и тип измерительных элементов

S – один шунт в фазной цепи тока
SS – два шунта в фазной цепи тока и цепи тока нейтрали
ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

Первый интерфейс

RF433/n* – радиоинтерфейс 433 МГц
RF868/n* – радиоинтерфейс 868 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
PF/n* – PLC-модем с FSK-модуляцией
(*n – номер модификации модуля интерфейса(от 1 до 9))

Второй интерфейс

RF433/n* – радиоинтерфейс 433 МГц
RF868/n* – радиоинтерфейс 868 МГц
RF2400/n* – радиоинтерфейс 2400 МГц
PF/n* – PLC-модем с FSK-модуляцией
G/n* - GSM/GPRS, 3G, 4G/LTE, NB-IoT
(Нет символа) – интерфейс отсутствует
(*n – номер модификации модуля интерфейса (от 1 до 9))

Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»
P2 – протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

Дополнительные функции

Н – датчик магнитного поля
K – реле управления нагрузкой в цепи тока
M – измерение параметров качества электрической сети
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
R – защита от выкручивания винтов кожуха
U – защита целостности корпуса
Vn – электронная пломба, гд е n может принимать значения:
  1. электронная пломба на корпусе
  2. электронная пломба на крышке зажимов
  3. электронные пломбы на корпусе  и крышке зажимов
(Нет символа) – дополнительные функции отсутствуют

Количество направлений учёта электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
D – измерение электроэнергии в двух направлениях
