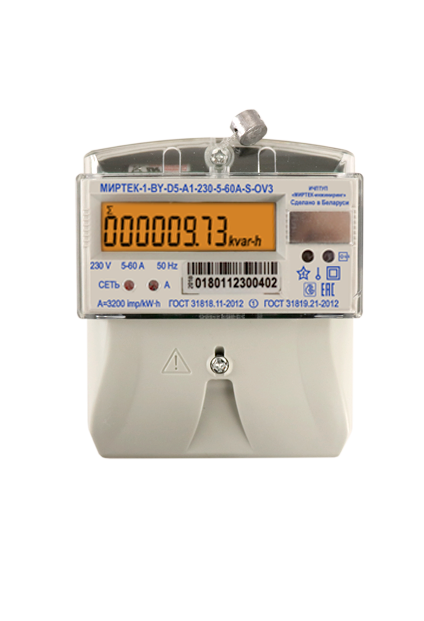

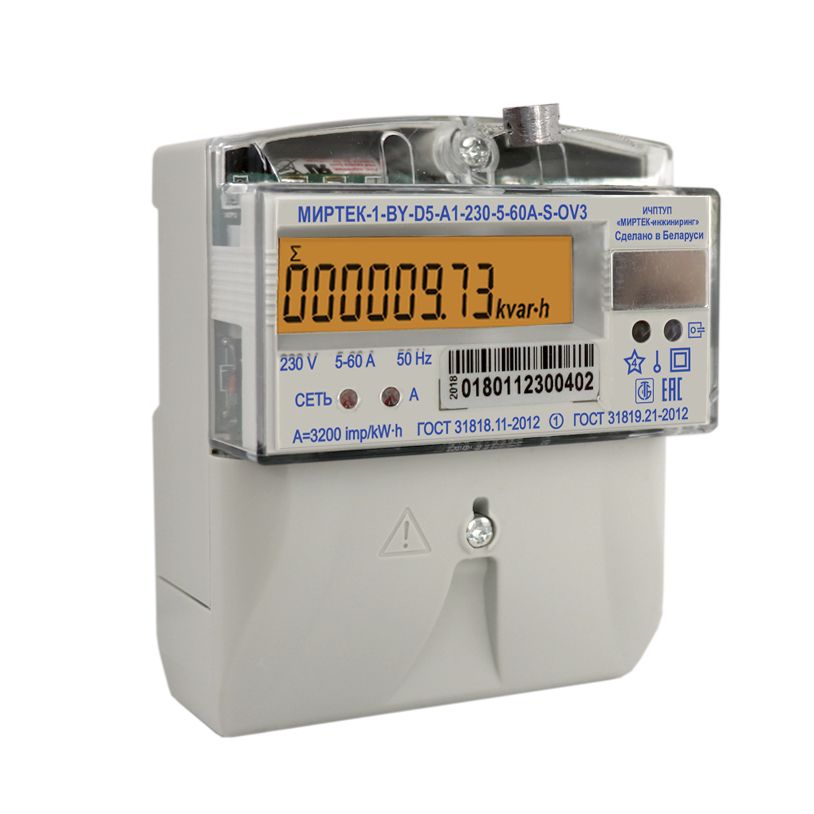

МИРТЕК-1-BY-D5

Счётчик применяется для измерения активной и реактивной электроэнергии в однофазных сетях. Применяется в бытовом и мелкомоторном секторе. Счетчик имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации.

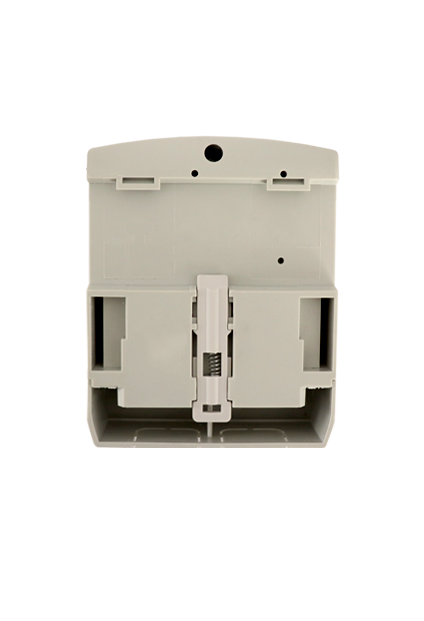

Устанавливается на DIN-рейку.

Ключевые особенности

Заказ продукции

Виды

Характеристики
Условные обозначения
Габаритные размеры

Класс точности по ГОСТ 31819.21-2012

1

Номинальное напряжение

220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый (номинальный) ток

5 А

Максимальная сила тока

50 А, 60 А, 80 А

Диапазон значений постоянной счётчика по активной электрической энергии

от 800 до 10000 имп/(кВт·ч)

Стартовый ток

12,5 мА

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Межповерочный интервал

8 лет

Срок службы счётчика, не менее

30 лет

Средняя наработка на отказ, не менее

220000 ч

МИРТЕК-1-BY D5 XXXX XXX XX XXX XX XXXXXX XXXX XX XXXXXXXX X

Тип счётчика

Тип корпуса

D5 – для установки на DIN-рейку, модификация 5

Класс точности

A1 – класс точности 1 по ГОСТ 31819.21

Номинальное напряжение

220 – 220 В
230 – 230 В

Базовый ток

5 – 5 А

Максимальный ток

50 – 50 А
60 – 60 А
80 – 80 А

Количество и тип измерительных элементов

S – один шунт в фазной цепи тока

Первый интерфейс

RS485 – интерфейс RS-485

Второй интерфейс

(Нет символа) – интерфейс отсутствует

Поддерживаемые протоколы передачи данных

(Нет символа) – протокол «МИРТЕК»

Дополнительные функции

H – датчик магнитного поля
O – оптопорт
Qn – дискретный выход, где n – количество выходов (от 1 до 4)
R – защита от выкручивания винтов кожуха
U – защита целостности корпуса
Vn – электронная пломба, гд е n может принимать значения:
  1. электронная пломба на корпусе
  2. электронная пломба на крышке зажимов
  3. электронные пломбы на корпусе  и крышке зажимов
(Нет символа) – дополнительные функции отсутствуют

Количество направлений учёта электроэнергии

(Нет символа) – измерение электроэнергии в одном направлении (по модулю)
